Электроды ОЗЛ-6 (НАКС)

Электроды для сварки ОЗЛ-6 (НАКС), цена оптом

Диаметр (мм)	Цена (руб./кг)
2,5 мм	Цена по запросу
3 мм	Цена по запросу
4 мм	Цена по запросу
5 мм	Цена по запросу

Маркировка

ГОСТ 9466-75, ГОСТ 10052-75
ТУ 1273-004-11040008-2016

Э-10Х25Н13Г2 – ОЗЛ-6 – Ø – ВДЕ – 2975 – Б 20

Назначение

ОЗЛ-6 - это электроды с основным покрытием, предназначенные для сварки конструкций из жаростойких сталей марок 10Х23Н18, 20Х23Н13, 20Х23Н18 и др., работающих при температуре до 1000 °С, в средах не содержащих сернистые соединения, а также для сварки двухслойных сталей со стороны легированного слоя без требований по стойкости против МКК.

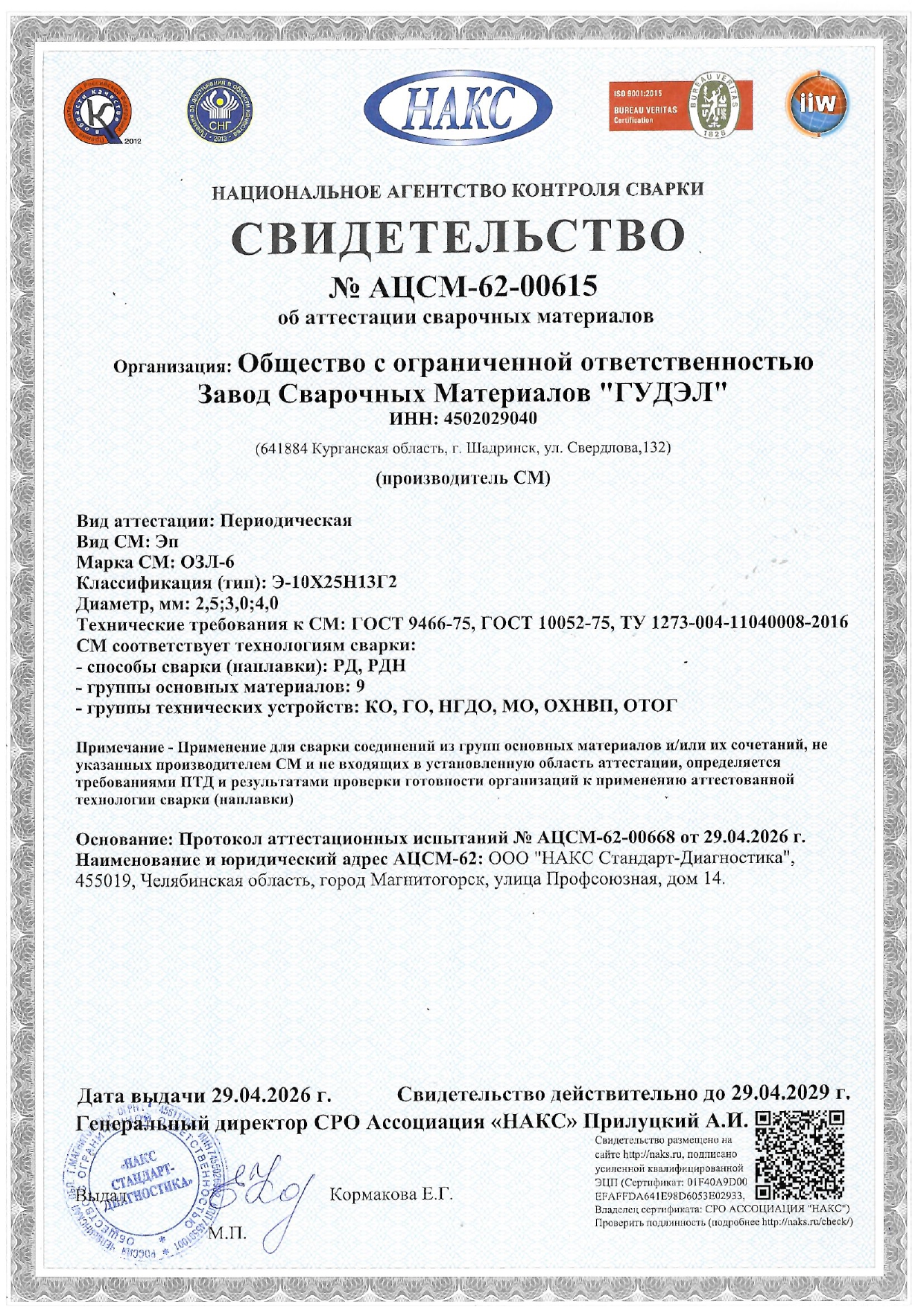

Электроды имеют свидетельство НАКС (группы основных материалов - 1 (М01); группы технических устройств - МО, ПТО, КО, ГО, НГДО, ОХНВП, ОТОГ, СК).

Особые свойства

При использовании электродов по нержавейке марки ОЗЛ-6, металл шва характеризуется высокой жаростойкостью, а также стойкостью против межкристаллитной коррозии. Обеспечивают получение высококачественных швов при сварке металлопроката и литых изделий из жаростойких сталей. Содержание ферритной фазы в наплавленном металле: 3-9%.

Где купить электроды ОЗЛ-6 (НАКС)

Купить электроды можно с помощью формы обратной связи на сайте. Для этого нужно заполнить заявку и нажать на кнопку «отправить». Также можно позвонить по телефону 8-800-1000-546 (бесплатный звонок по России) или по телефону +7(35253) 3-00-63. Узнать актуальные цены на электроды ОЗЛ-6 можно у наших менеджеров. Также можно написать нам на электронную почту sale@goodel.ru

Наши менеджеры готовы проконсультировать Вас по техническим характеристикам сварочных материалов и подобрать наиболее выгодные условия работы. При заказе крупными оптовыми партиями возможно предоставление индивидуальных скидок.

Отзыв на УОНИ-13/55

Технические характеристики

Механические свойства наплавленного металла (средние значения)

Предел прочности на разрыв, МПа	Предел текучести, МПа	Относительное удлинение, %	Ударная вязкость, Дж/см²	Тип образца по ГОСТ 6996	Температура испытаний
600	410	35	150	KCU	+20 °С

Предел прочности на разрыв, МПа

600

Предел текучести, МПа

410

Относительное удлинение, %

Ударная вязкость, Дж/см²

150 ;

Тип образца по ГОСТ 6996

KCU ;

Температура испытаний

+20 °С ;

Химический состав наплавленного металла, массовая доля, %

C	Mn	Si	Cr	Ni	S	P
0,08-0,10	1,80-2,20	0,50-0,80	22,7-24,5	11,9-13,1	0,01-0,015	0,017-0,022

Характеристики плавления

Расход электродов на 1 кг наплавленного металла	Коэффициент наплавки
1,65 кг	9,0-10,0 г/А•ч

D, мм	Положение шва
нижнее	вертикальное	потолочное
2,5	55–65	50–60	50–60
3,0	80–100	60–80	60–80
4,0	130–150	110–130	110–130
5,0	150–170	120–140	–

Положения сварки:	Сварочный ток:
	Постоянный обратной полярности (DC+)

Технологические особенности сварки

Сварка, электродами марки ОЗЛ-6, выполняется короткой дугой по очищенной от загрязнений поверхности. Рекомендуются для сварки во всех пространственных положениях, кроме вертикального сверху вниз. Сила сварочного тока подбирается исходя из диаметра электрода и толщины соединяемого металла.
