Электроды ОЗЛ-8 (НАКС)

Электроды для сварки ОЗЛ-8 (НАКС), цена оптом

Диаметр (мм)	Цена (руб./кг)
2,5 мм	Цена по запросу
3 мм	Цена по запросу
4 мм	Цена по запросу
5 мм	Цена по запросу

Маркировка

ГОСТ 9466-75, ГОСТ 10052-75
ТУ 1273-004-11040008-2016

Э-07Х20Н9 – ОЗЛ-8 – Ø – ВДЕ – 2004 – Б 20

Назначение

ОЗЛ-8 - это электроды с основным покрытием, предназначенные для сварки ответственных узлов конструкций из коррозионностойких, хромоникелевых сталей марок 08Х18Н10, 08Х18Н10Т, 0818Н12Б и им подобных, когда к металлу шва не предъявляются жёсткие требования по стойкости против МКК.

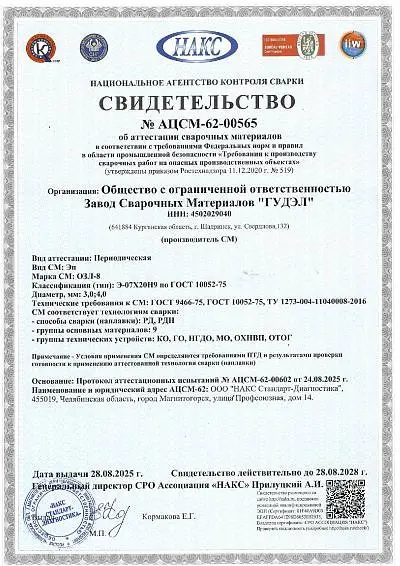

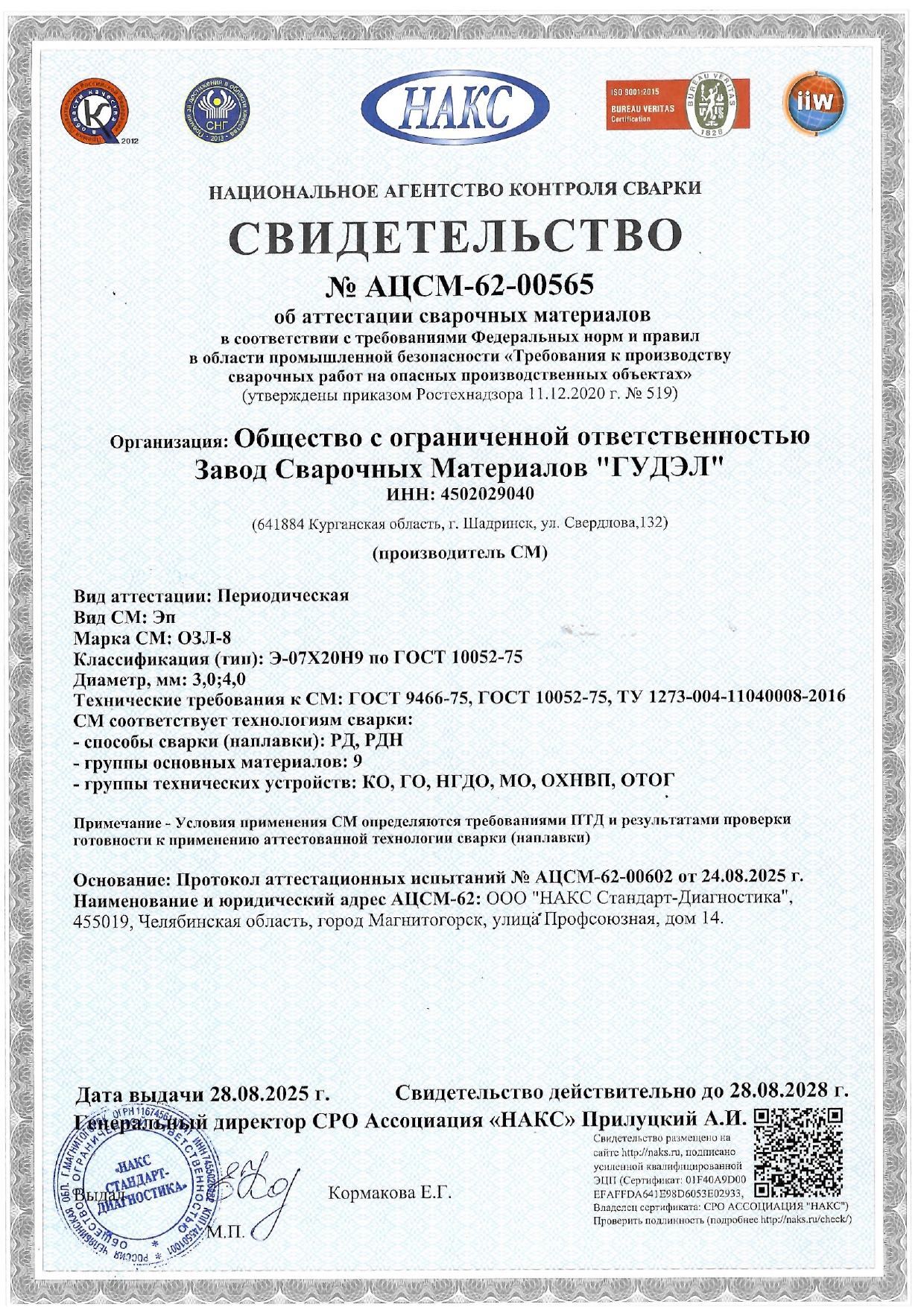

Электроды имеют свидетельство НАКС (группы основных материалов - 1 (М01); группы технических устройств - МО, ПТО, КО, ГО, НГДО, ОХНВП, ОТОГ, СК).

Особые свойства

Использвование электродов по нержавейке марки ОЗЛ-8 обеспечивает получение шва, стойкого к межкристаллитной коррозии.

Содержание ферритной фазы в наплавленном металле: 3-8%.

Отзыв на УОНИ-13/55

Технические характеристики

Механические свойства наплавленного металла (средние значения)

Предел прочности на разрыв, МПа	Предел текучести, МПа	Относительное удлинение, %	Ударная вязкость, Дж/см²	Тип образца по ГОСТ 6996	Температура испытаний
650	420	42	150	KCU	+20 °С

Предел прочности на разрыв, МПа

650

Предел текучести, МПа

420

Относительное удлинение, %

Ударная вязкость, Дж/см²

150 ;

Тип образца по ГОСТ 6996

KCU ;

Температура испытаний

+20 °С ;

Химический состав наплавленного металла, массовая доля, %

C	Mn	Si	Cr	Ni	S	P
0,06-0,08	1,5-1,9	0,4-0,6	18,3-20,0	7,6-8,9	0,01-0,015	0,016-0,023

Характеристики плавления

Расход электродов на 1 кг наплавленного металла	Коэффициент наплавки
1,6 кг	13,0 г/А•ч

D, мм	Положение шва
нижнее	вертикальное	потолочное
2,5	40–60	40–50	40–50
3,0	50–70	50–60	50–60
4,0	110–130	100–120	100–120
5,0	150–170	120–150	–
