Горячая линия: 8-800-1000-546
Производитель сварочных электродов и проволоки
Оборудование для сварки, аксессуары, СИЗ сварщика

УОНИ-13/45 (РРР)

Диаметр (мм) Цена (руб./т)
2,5 мм 133854.00 Заказать
3 мм 132915.00 Заказать
4 мм 132791.00 Заказать
5 мм 132791.00 Заказать
6 мм 132791.00 Заказать
Маркировка

ГОСТ 9466-75, ГОСТ 9467-75
ТУ 1272-002-11040008-2001

Э42А – УОНИ-13/45 – Ø – УДЕ 412(4) – Б 20

Назначение

УОНИ-13/45 - это электроды с основным покрытием, предназначенные для сварки особо ответственных конструкций из низкоуглеродистых и низколегированных сталей, когда к металлу сварных швов предъявляются повышенные требования по пластичности и ударной вязкости. Рекомендуются для сварки конструкций, работающих в условиях пониженных температур.

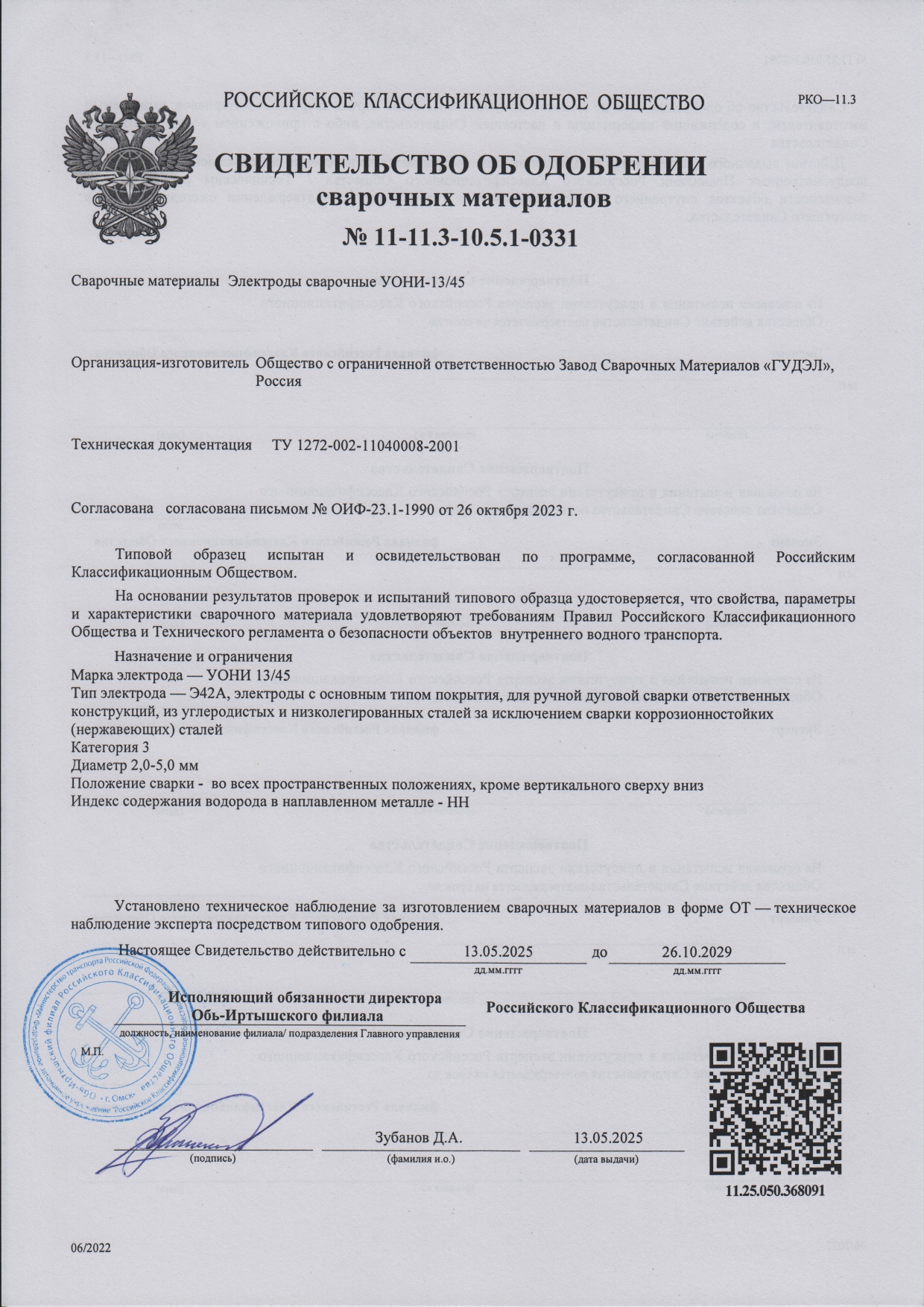

Электроды имеют свидетельство НАКС (группы основных материалов - 1 (М01); группы технических устройств - МО, ПТО, КО, ГО, НГДО, ОХНВП, ОТОГ, СК), сертификат Российского Речного Регистра (РРР), зарегистрированы в системе добровольной сертификации ГОСТ Р.

Особые свойства

При использовании электродов УОНИ-13/45, металл шва характеризуется высокой стойкостью против образования кристаллизационных трещин и низким содержанием водорода.

Минимальные механические свойства металла шва
Временное сопр. разрыву, кгс/мм2 Предел текучести, кгс/мм2 Относительное удлинение, % Ударная вязкость, кгс*м/см2 Тип образца
по ГОСТ 6996
Температура испытаний
47-52 40-43 24-29 24-28 KCU +20 °С
≥3,5 KCV -30 °С
Временное сопр. разрыву, кгс/мм2
47-52
Предел текучести, кгс/мм2
40-43
Относительное удлинение, %
24-29
Ударная вязкость, кгс*м/см2
24-28 ; ≥3,5
Тип образца по ГОСТ 6996
KCU ; KCV
Температура испытаний
+20 °С ; -30 °С
Химический состав наплавленного металла, массовая доля, %
C Mn Si S P
0,08-0,10 0,50-0,70 0,20-0,30 0,01-0,02 0,02-0,025
Характеристики плавления
Расход электродов на 1 кг наплавленного металла Коэффициент наплавки
1,7 кг 9,0-10,0 г/А•ч
Рекомендуемое значение тока, А
D, мм Положение шва
нижнее вертикальное потолочное
2,5 70–90 60–80 60–80
3,0 100–130 90–120 90–120
4,0 160–190 130–160 130–160
5,0 180–240 160–210
6,0 210–290
Положения сварки: Сварочный ток:
Схема пространственных положений сварки, УОНИ-13/45 (РРР) Постоянный обратной полярности (DC+)
Технологические особенности сварки
Сварка, электродами УОНИ-13/45, выполняется короткой дугой по тщательно очищенной от ржавчины, окалины, масла и других загрязнений поверхности.
Режим прокалки электродов УОНИ-13/45 (РРР)
Прокалка перед использованием: 350 °С, 1 час.

С этим товаром смотрят

Нужна консультация специалиста?
Звоните, с радостью поможем Вам!
8-800-1000-546, +7(35253)3-00-63
