Главная
>
Продукция
>
Электроды
>
Для сварки углеродистых и низколегированных сталей
>
Электроды GOODEL-OK46 GOLD

Электроды GOODEL-OK46 GOLD

Электроды для сварки GOODEL-OK46 GOLD, цена оптом

Диаметр (мм)	Цена (руб./кг)
2,5 мм	Цена по запросу
3,0 мм	Цена по запросу
4,0 мм	Цена по запросу
5,0 мм	Цена по запросу

Маркировка

ГОСТ 9466-75, ГОСТ 9467-75
ТУ 1272-002-11040008-2001

Э46 – GOODEL-ОК46 – Ø – УДЕ 430(3) – РЦ 11

Назначение

Электроды новой марки GOODEL-OK46 GOLD предназначены для сварки рядовых и ответственных конструкций из углеродистых и низколегированных сталей с временным сопротивлением разрыву не менее 451 МПа. Одно из основных достоинств — это возможность выполнять сварку на предельно-низких токах: Ø2,5 мм - от 40 А, Ø3,0 мм - от 40 А, Ø4,0 мм - от 90 А. Снижение величины сварочного тока способствует уменьшению нагрева свариваемого металла и его тепловой деформации. Это в свою очередь позволяет использовать данную марку для сварки тонколистового металла.

Электроды характеризуются высокими сварочно-технологическими свойствами: легким возбуждением дуги, стабильностью её горения во время процесса сварки, легкой отделимостью шлаковой корки, хорошим формированием сварного шва и низкой чувствительностью к окисленной поверхности. Сварка может выполняться как на переменном, так и на постоянном токе.

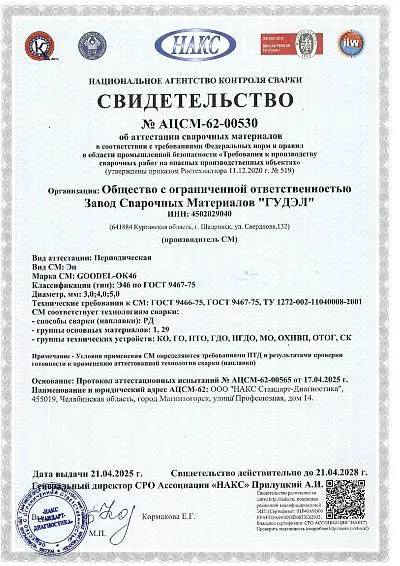

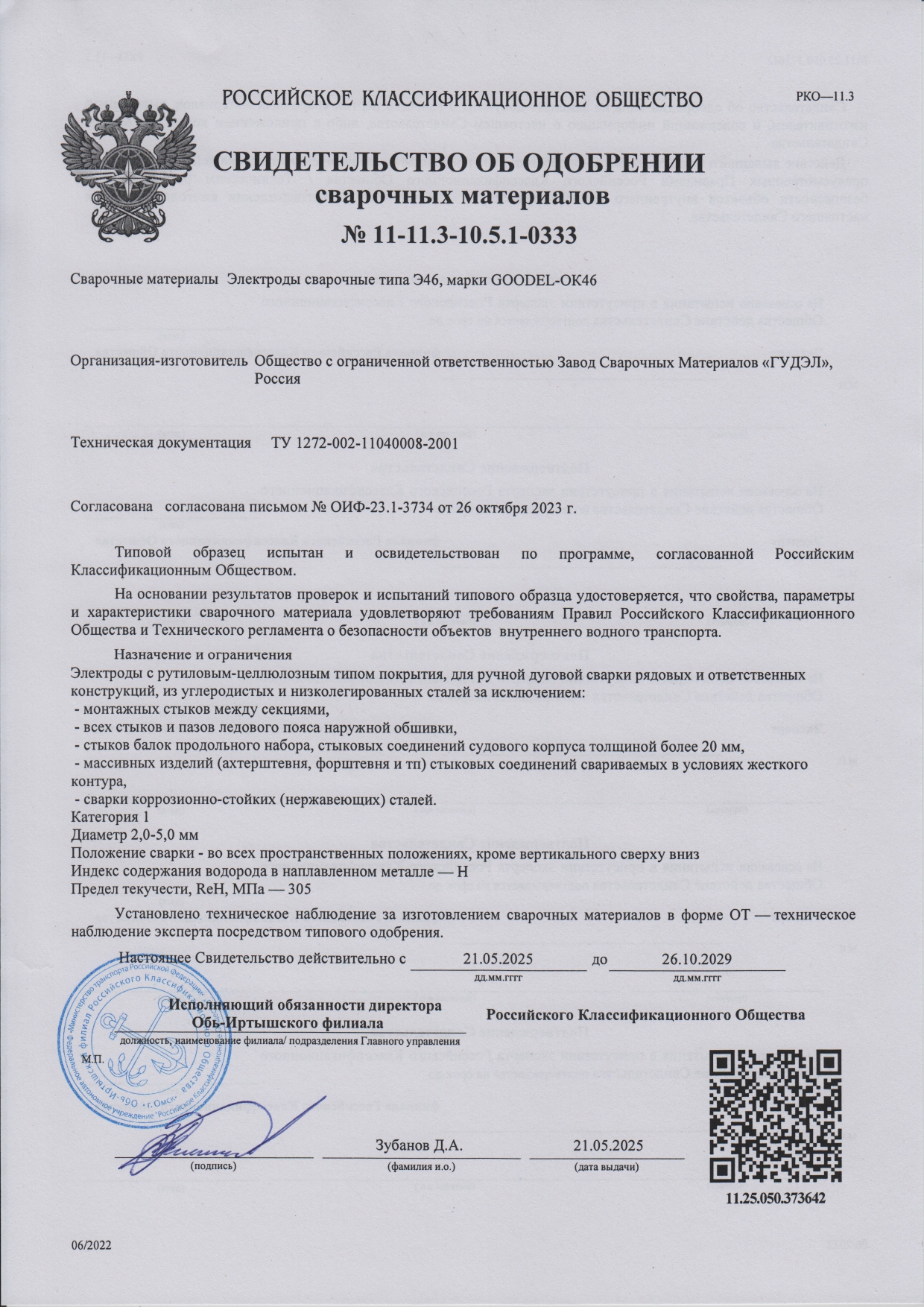

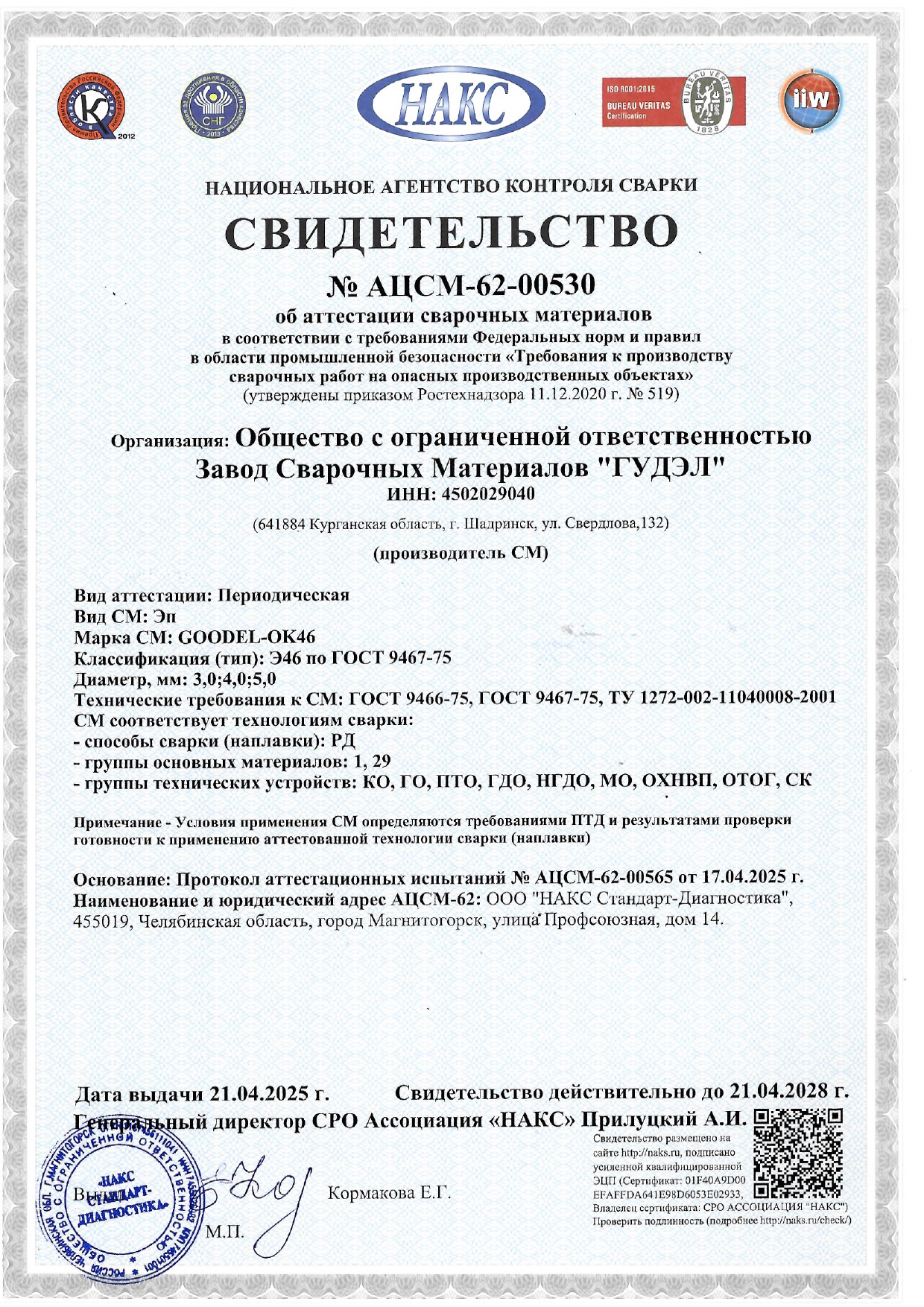

Электроды имеют свидетельство НАКС (группы технических устройств: ГДО, ГО, КО, МО, НГДО, ОТОГ, ОХНВП, ПТО, СК), сертификат Российского Классификационного Общества (РКО), зарегистрированы в системе добровольной сертификации ГОСТ Р.

Особые свойства

Сварка при пониженной силе тока от 40 А;
Легкое начальное и повторное зажигание, даже при использовании
источников питания с низким напряжением холостого хода;
Мягкое и стабильное горение дуги;
Минимальное разбрызгивание металла;
Высокое проплавление основного металла;
Отличное формирование металла шва;
Самопроизвольное отделение шлаковой корки;
Сниженное выделение дыма;
Сварка по окисленной поверхности и работа с деталями,
находящимися в контакте с водой во время сварки;
Не требуют специальных навыков.

Где купить электроды GOODEL-OK46 GOLD

Приобрести сварочные электроды GOODEL-OK46 GOLD можно у официальных дистрибьюторов, дилеров и представителей завода. Также купить электроды можно в розничных точках продаж.

Технические характеристики

Механические свойства наплавленного металла (средние значения)

Предел прочности на разрыв, МПа	Предел текучести, МПа	Относительное удлинение, %	Ударная вязкость, Дж/см²	Тип образца по ГОСТ 6996	Температура испытаний
500	400	26	140	KCU	+20 °С
500	400	26	>35	KCV	-20 °С

Предел прочности на разрыв, МПа

500

Предел текучести, МПа

400

Относительное удлинение, %

Ударная вязкость, Дж/см²

140 ; >35

Тип образца по ГОСТ 6996

KCU ; KCV

Температура испытаний

+20 °С ; -20 °С

Химический состав наплавленного металла, массовая доля, %

C	Mn	Si	S	P
≤0,12	0,4-0,7	≤0,30	≤0,040	≤0,045

Характеристики плавления

Расход электродов на 1 кг наплавленного металла	Коэффициент наплавки
1,7 кг	8,0-8,5 г/А•ч

D, мм	Положение шва
нижнее	вертикальное	потолочное
2,5	40–100	40–95	40–90
3,0	40–140	40–130	40–120
4,0	90–200	100–190	100–190

Положения сварки:	Сварочный ток:
	Переменный (АС) или постоянный обратной полярности (DC+)

Технологические особенности сварки

Сварка, электродами GOODEL-OK46 GOLD, выполняется во всех пространственных дугой средней длины. Допускается сварка короткой длиной дуги. Обеспечивают высокое качество шва, в том числе и при сварке в вертикальном положении.В качестве источников питания можно использовать трансформаторы, выпрямители или инверторы.

Режим прокалки электродов GOODEL-OK46 GOLD

Прокалка перед использованием при температуре 90 °С, в течение 0,5 часа.

Упаковочные данные

Диаметр, мм	Длина, мм	Вес пачки, кг
2,5	350	1; 3; 5,2
3,0	350	1; 3; 5,5
4,0	450	1; 3; 6,8

Условия хранения

Для минимизации поглощения влаги электродами рекомендуется соблюдать климатические параметры условий хранения:

5-15°С при максимальной относительной влажности 60%;
15-25°С при максимальной относительной влажности 50%;
>25°С при максимальной относительной влажности 40%.

При более низких температурах, для достижения требуемого уровня содержания влаги, достаточно поддерживать температуру хранения на 10°С выше температуры окружающей среды. Холодные упаковки перед вскрытием необходимо выдержать, чтобы они нагрелись до температуры окружающей среды. При более высоких температурах необходимый уровень содержания влаги в атмосфере может быть достигнут за счет ее осушки.
