Базовые принципы: виды сварки по металлу
Инженеры часто спорят, что такое сварка в физическом смысле. Официальное определение сварки описывает процесс как получение неразъемного соединения путем установления межатомных связей между частями металла. Происходит это при нагреве, пластическом деформировании или комбинации этих факторов. Исторически процесс воспринимался исключительно как соединение с использованием нагрева металла, однако современные методы шагнули далеко за пределы классического плавления.
Фундаментальная классификация видов сварки строится на физических признаках. Государственные стандарты выделяют три главных класса технологий:
Термический класс
Соединение происходит исключительно за счет тепловой энергии. Кромки деталей плавятся, образуя общую жидкую ванну. Сюда входят основные виды сварки, которые используют 90% производств: Ручная дуговая, полуавтоматическая, TIG.
Термомеханический класс
Заготовки предварительно нагреваются, после чего сдавливаются прессом. Прародителем класса считается кузнечная сварка, когда разогретые детали проковывали тяжелым молотом. Сегодня заводы активно используют виды контактной сварки, где металл нагревается электрическим током и сжимается. Диффузионная сварка также относится к этому классу и применяется в аэрокосмической отрасли для стыковки разнородных сплавов в вакуумной камере.
Механический класс
Формирование шва идет за счет механической энергии, без внешних источников тепла. Уникальная технология - сварка взрывом. Направленная ударная волна создает колоссальное давление, заставляя атомы двух металлических плит мгновенно сливаются воедино. Сюда же относят ультразвуковое воздействие и трение.
Выбирая конкретный вид сварки, технолог обязан оценить свариваемость рабочего сплава. Свариваемость - это технологическая способность металла образовывать надежный шов, отвечающий требованиям безопасности и эксплуатации.
Большая тройка: основные способы сварки на производстве
Ответ на вопрос, какие виды сварки есть на современных предприятиях, сводится к трем видам сварки: MMA, MIG/MAG и TIG. Под эти технологии заводы закупают основной объем расходных материалов. Разбирая виды сварок по металлу, название каждой технологии четко указывает на физику процесса.
MMA (РДС) - классическая дуговая технология
Запрос «mma сварка что это такое» лидирует среди снабженцев и начинающих мастеров. Англоязычная аббревиатура расшифровывается как Manual Metal Arc. В российской нормативной базе закреплен термин РДС - ручная дуговая сварка. Новички часто спрашивают, как называется сварка электродом. Термины MMA и РДС дают точный ответ.
Дуга горит между покрытым стержнем и металлом. Обмазка плавится, выделяет защитный газ и формирует шлак поверх шва. Технология отличается мобильностью, не требует газовых баллонов и отлично подходит для прокладки трубопроводов, монтажа мостов и работы на открытом воздухе.
Для стабильного горения дуги требуются проверенные расходники. Завод GOODEL выпускает десятки сертифицированных марок. Мы разработали электроды GOODEL-52U специально для сварки корневого слоя трубопроводов. Низкое содержание водорода в покрытии предотвращает образование холодных трещин. Изучить спецификации и заказать сварочные электроды напрямую от производителя можно в фирменном каталоге.
MIG/MAG (МП/МАДП) - полуавтоматический процесс
Механизированный тип сварки подразумевает автоматическую подачу плавящейся проволоки в зону горения дуги. Защиту металла обеспечивает поток газа из горелки.
MIG (Metal Inert Gas) работает с инертными газами (к примеру, аргон). Применяется для алюминия, меди и других видов металлов.
MAG (Metal Active Gas) использует активные газы (к примеру, углекислота). Идеально соединяет углеродистые стали.
Полуавтомат гарантирует высокую скорость работы. Отсутствие необходимости менять стержни и зачищать шлак делает этот метод одним из основных решений для машиностроения, вагоноремонтных депо и серийного производства.
TIG (РАД) - аргонодуговой метод

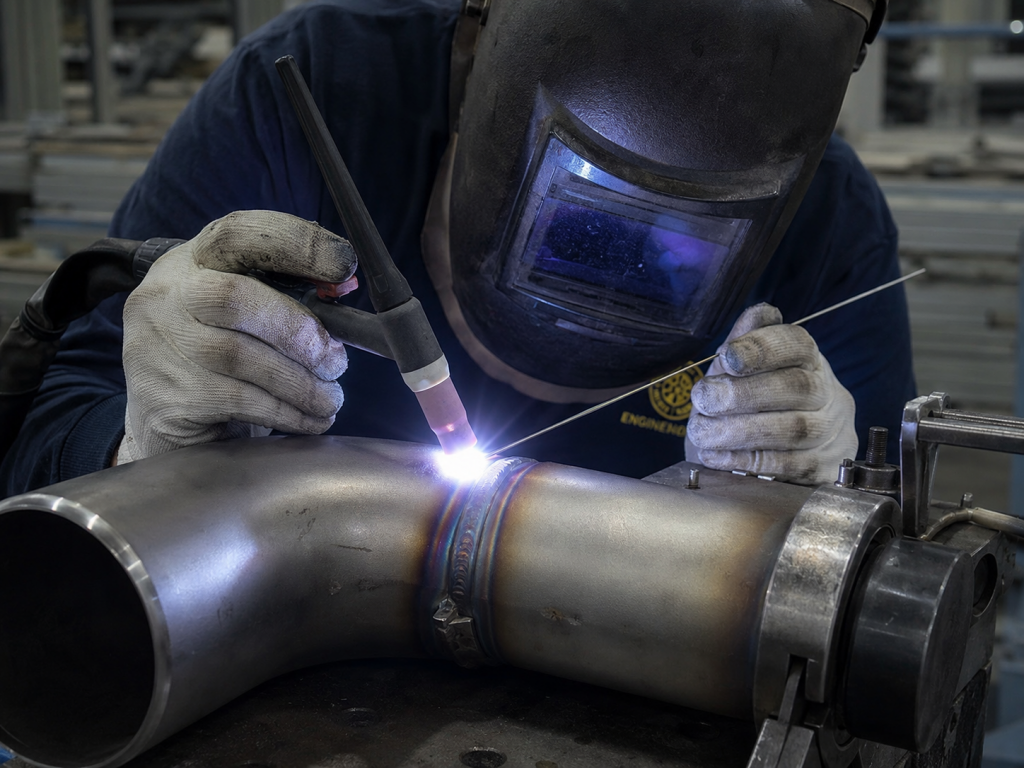

TIG (Tungsten Inert Gas) или ручная аргонодуговая сварка (РАД) выполняется неплавящимся вольфрамовым электродом. Дуга плавит кромки, а мастер вручную подает присадочный пруток в сварочную ванну. Облако аргона защищает шов от окисления.
Процесс требует высокой квалификации. Шов получается эстетичным, гладким, практически без разбрызгивания металла. Метод востребован в авиастроении, химической промышленности и при производстве оборудования из пищевой нержавеющей стали.
Узкоспециализированные промышленные сварочные технологии
Изучая все виды сварки, необходимо упомянуть технологии тяжелого машиностроения. Такие способы сварки решают задачи, недоступные для ручных инверторов.
Электрошлаковая сварка соединяет стальные плиты толщиной от 50 миллиметров до нескольких метров. Заготовки устанавливают вертикально. Зазор заполняют жидким шлаком, пропускающим электрический ток. Выделяемая теплота плавит кромки плит и присадочную проволоку. Метод применяют при сборке корпусов атомных реакторов и станин тяжелых прессов.
Классификация способов сварки включает метод под слоем флюса (SAW). Автоматизированный трактор движется вдоль стыка, непрерывно подавая проволоку. Дуга горит под толстым слоем гранулированного порошка (флюса), исключая потери тепла и разбрызгивание. Технология обеспечивает глубокое проплавление.
Сравнительная таблица базовых технологий
|
Вид сварки |
Источник тепла |
Применяемые материалы |
Главное преимущество |
Основная отрасль |
|
MMA (РДС) |
Электрическая дуга |
Покрытые плавящиеся электроды |
Мобильность, работа на ветру |
Строительство, монтаж металлоконструкций |
|
MIG/MAG |
Электрическая дуга |
Проволока в катушках, баллонный газ |
Высокая скорость, отсутствие шлака |
Автомобилестроение, серийное производство |
|
TIG (РАД) |
Электрическая дуга |
Вольфрамовый электрод, пруток, аргон |
Идеальное качество шва, нет брызг |
Авиация, пищевая промышленность, медицина |
Охрана труда: подбор СИЗ под методы сварки
Выяснив, какая бывает сварка на производстве, технологи подбирают соответствующие средства индивидуальной защиты. Различные виды сварок требуют разной экипировки.
Сварка металла плавящимся покрытым электродом сопровождается выбросом искр и шлака. Рабочему требуются плотные спилковые краги, надежно закрывающие предплечья, и огнестойкий брезентовый костюм.
Полуавтоматические сварочные технологии (MIG/MAG) генерируют жесткое ультрафиолетовое излучение. Ожог роговицы глаза (фотокератит) наступает незаметно, который в некоторых случаях может привести к разрушению зрения. Требуется обязательное применение масок с автоматическим светофильтром. Защитная маска GOODEL Ф5-PRO оснащена адаптивным затемнением (от DIN 9 до DIN 13), мгновенно реагирующим на вспышку дуги.
Аргонодуговая сварка (TIG) исключает разбрызгивание металла, но требует тактильной чувствительности пальцев для точной подачи присадочного прутка. Жесткие спилковые краги здесь не работают - мастера надевают тонкие перчатки из козьей кожи.
Часто задаваемые вопросы (FAQ)
В чем разница между ММА и РДС?
Отличий нет. MMA - международная аббревиатура. РДС - обозначение по российским стандартам. Оба термина описывают процесс работы плавящимся покрытым электродом.
Какие виды сварки подходят для ремонта автомобиля?
Лучшим выбором станет полуавтомат (MIG/MAG). Тонкий кузовной металл сваривается без риска сквозных прожогов. Для простых хозяйственных задач (установка петель, сборка стеллажей) достаточно инвертора ММА и качественных рутиловых электродов (например, ОК-46).
Что такое рутиловые и основные электроды?
Это типы химического покрытия стержня для сварки MMA. Рутиловые легко поджигаются, стабильно горят по ржавому металлу, подходят новичкам. Основные электроды (УОНИ-13/55) требуют зачистки кромок и твердой руки, но формируют шов высокой пластичности, выдерживающий сильные морозы и динамические нагрузки.
Зачем при сварке MIG/MAG используется газ?
Жидкий металл мгновенно окисляется при контакте с кислородом из окружающего воздуха. Шов становится пористым и хрупким. Защитный газ (углекислота или аргоновая смесь) вытесняет атмосферный воздух из рабочей зоны, создавая надежный барьер над сварочной ванной.
