Типы сварных соединений и виды сварочных швов

Основные типы соединений по ГОСТ

Классификация строится на взаимном расположении свариваемых элементов. Рассмотрим четыре базовых типа, которые составляют 95% всех работ в машиностроении и строительстве.

1. Стыковое соединение (С)

Это соединение элементов, расположенных в одной плоскости или на одной поверхности. Стыковой метод считается эталонным с точки зрения механики. Нагрузка в таком узле распределяется равномерно, что минимизирует риск усталостного разрушения.

2. Тавровое соединение (Т)

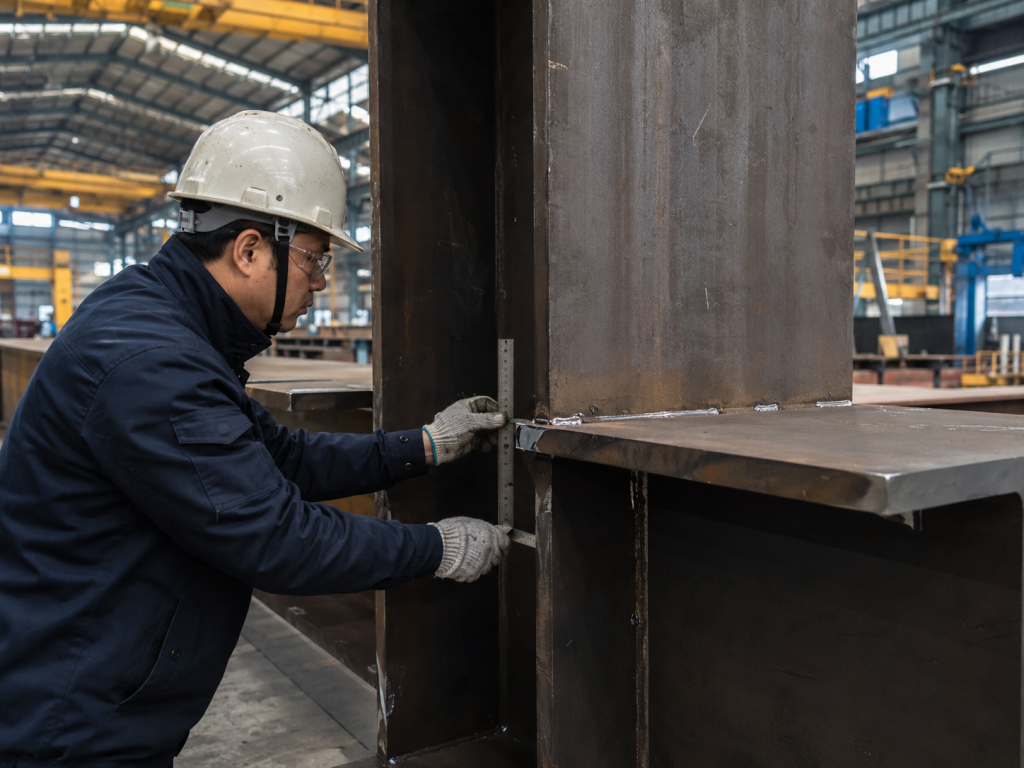

В этом случае торец одной детали примыкает к боковой поверхности другой под углом. В поперечном сечении получается буква «Т». Это основной вид соединения для балок, колонн и опорных ферм. Тавровый узел обладает высокой жесткостью, но крайне чувствителен к соблюдению правильного катета шва.

3. Угловое соединение (У)

Элементы располагаются под углом и соединяются по кромкам. Чаще всего применяется при изготовлении коробов, резервуаров, емкостей и рамных конструкций.

4. Нахлесточное соединение (Н)

Поверхности деталей частично перекрывают друг друга. Это самый простой в сборке тип: он прощает мелкие ошибки и не требует ювелирной подгонки торцов. Однако нахлест создает непроваренный «карман» между листами.


Геометрия успеха: разделка кромок

Идеальный шов — это всегда результат правильной подготовки и геометрии разделки.

1. Угол скоса: Позволяет сварочной дуге гореть в глубине металла, обеспечивая полный провар, а не просто размазывая металл по поверхности. Стандартный угол для большинства сталей составляет 30 градусов на каждую деталь (итого 60 градусов на стык).

2. Зазор: Дает возможность расплавленному металлу выйти на обратную сторону, формируя надежный обратный валик. Отсутствие зазора на толстом металле — прямой путь к поверхностному непровару, который лопнет при первой же нагрузке.

3. Притупление: Маленькая нескошенная площадка в основании кромок. Она удерживает жидкую сварочную ванну от провала (сквозного прожога).

Выбор сварочных материалов под тип соединения

Разные соединения требуют разного поведения металла в сварочной ванне. Для стыковых швов в нижнем положении важна высокая текучесть для формирования гладкого валика. Для тавровых швов в вертикальном положении, наоборот, нужен «короткий» шлак (быстро кристаллизующийся), который удерживает жидкий металл от стекания вниз.

С 2019 года Шадринский завод ГУДЭЛ развивает собственную линейку высококачественных материалов. Наша сварочная проволока отличается прецизионным качеством омеднения и стабильной рядной намоткой. Это гарантирует ровное горение дуги, что критически важно для угловых и тавровых соединений, где малейшее колебание приводит к подрезам (опасным канавкам вдоль шва, ослабляющим сечение).

Советы технолога: как победить деформации

Любая дуговая сварка — это локальный нагрев металла электрической дугой (температура которой превышает несколько тысяч °C) до состояния плавления. Окружающий металл расширяется, а при остывании шва резко сжимается, утягивая детали за собой.

• При сварке тавровых соединений возникает «грибовидность» полки — лист выгибается в сторону шва. Решение: предварительный обратный выгиб детали (создание обратного напряжения) или сварка короткими швами в шахматном порядке.

• При сварке угловых соединений прямой угол после остывания часто стягивается и становится острее 90 градусов. Решение: сборка с техническим зазором в "плюс" (закладывать угол больше требуемого) или жесткая фиксация узла в массивных кондукторах до полного остывания.

В нашей химико-аналитической лаборатории мы постоянно тестируем, как легирующие элементы в обмазке электродов влияют на структуру металла шва. Правильный подбор сварочных материалов ГУДЭЛ и соблюдение технологии снижают остаточные деформационные напряжения в соединении на 15–20%.

Часто задаваемые вопросы (FAQ)

1. Какое сварное соединение самое прочное?
Однозначно — стыковое соединение с полным проплавлением кромок. Оно работает как единое целое с основным металлом и лучше всего переносит динамические нагрузки. Тавровое соединение идет следом, но требует точного расчета катета шва под планируемую нагрузку конструктора.

2. Можно ли варить нахлест прерывистым швом?
Да, если конструкция не является ответственной и не несет серьезных нагрузок (например, легкий каркас забора). Однако для промышленных объектов ГОСТ и СНиП требуют сплошной герметичный провар, чтобы исключить попадание влаги в зазор и развитие разрушительной коррозии.

3. Зачем нужна разделка кромок на тонком металле (до 3 мм)?
По ГОСТу она не требуется. Для сварки листового металла толщиной до 3 мм (соединение С2) достаточно выдержать технологический зазор в 1–1.5 мм. Попытка сделать скос кромок на тонком металле только необоснованно увеличит риск сквозного прожога и сильной деформации листа.

4. Что делать, если между деталями таврового соединения образовался большой зазор (более 3 мм)?
Это грубое нарушение технологии сборки (слесарного этапа). Сварка по большому зазору приведет к огромным внутренним напряжениям и стягиванию конструкции. Решение: предварительная наплавка металла на торец примыкающей детали с последующей механической зачисткой, либо полная замена бракованной детали. Попытка просто залить зазор избыточным количеством металла с электрода ослабляет узел и приводит к браку.

Заключение

Тип сварного соединения — это несущий скелет вашей конструкции. Если скелет выбран или собран неверно, никакая «косметика» в виде визуально красивого верхнего валика шва не спасет колонну или мост от разрушения.

Шадринский завод сварочных материалов «ГУДЭЛ» гарантирует: наши электроды и проволока обеспечат заданную прочность в любом типе узла — от простого стыка до сложнейшего ответственного тавра. Мы обеспечиваем предприятия по всей России материалами, проверенными в собственной лаборатории и аттестованными НАКС. Помните: качество заложено в каждом грамме. Выбирайте правильную геометрию сборки, используйте проверенные российские материалы и доверяйте своему опыту!
