Сварка тонкого металла электродом: ошибки, советы, оборудование

Сравнение популярных способов сварки

Для технолога важно понимать, где ручная сварка (MMA) выигрывает, а где уступает автоматизированным методам при работе с малым сечением. Краткое сравнение помогает выбрать оборудование и расходники под конкретную производственную задачу.

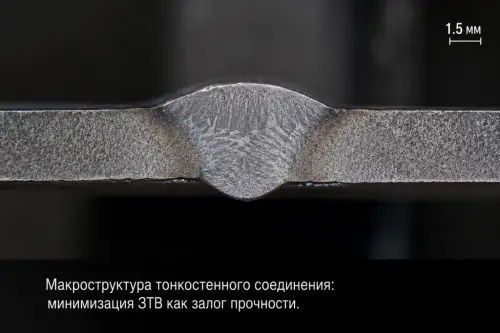

Технологические основы: как укротить дугу на малых токах

Работа с тонким листом требует пересмотра классических канонов электродуговой сварки. Главная задача — снизить тепловое давление дуги на металл.

1. Обратная полярность (DC+): Это базис для инверторной сварки тонких листов. При подключении «плюса» к электроду основная термическая нагрузка (около 70%) ложится на сам расходный материал, а не на заготовку. Металл заготовки прогревается поверхностно, что радикально снижает риск «провала» сварочной ванны.

2. Диаметр электрода: Использование «тройки» (3 мм) на листах толщиной менее 2 мм — грубейшая ошибка. Плотность тока в таком случае будет либо недостаточной для стабильной дуги, либо избыточной для металла. Золотой стандарт здесь — электроды 1.6 мм и 2.0 мм.

3. Техника «стежка» (с отрывом): На особо тонких участках (1 мм и менее) опытные мастера используют метод прерывистой дуги. Короткое касание формирует небольшую точку расплава, после чего дуга гасится на доли секунды, давая металлу кристаллизоваться и восстановить вязкость.

4. Угол наклона: Электрод следует держать «углом вперед» или под острым углом к поверхности, чтобы дуга как бы скользила по металлу. Это позволяет распределять тепло на большую площадь, снижая локальный перегрев.

Выбор материалов под деликатные задачи

Тонкий металл предъявляет особые требования к химическому составу обмазки электрода. Основная проблема дешевых расходников — нестабильное горение дуги на токах ниже 40 Ампер. Как только ток падает, дуга начинает «захлебываться», провоцируя прилипание электрода.

С 2019 года Шадринский завод «ГУДЭЛ» совершенствует линейку материалов, оптимизированных для работы с тонким сечением. Мы понимаем, что для тонкого листа важна не просто прочность, а эластичность дуги и легкий повторный поджиг. Наши электроды позволяют работать в режиме «точечной» сварки без образования шлаковых включений в месте разрыва дуги.

• Электроды GOODEL АНО-21: Идеальны для листов 1.0–2.0 мм. Обладают рутиловым покрытием, которое обеспечивает мягкое горение и самопроизвольное отделение шлака. Это критично, когда важно видеть реальную границу сварочной ванны в реальном времени.

• Электроды GOODEL МР-3: Универсальный выбор для монтажных работ. Специальные добавки в обмазке позволяют варить даже по слегка окисленному металлу, что часто встречается в ремонтных работах с тонкостенными трубами.



Советы технолога: борьба с температурной деформацией

Любая сварка — это термический шок для металла. Тонкий лист реагирует на него мгновенным «короблением». Чтобы на выходе не получить «волну», необходимо применять превентивные меры.

1. Жесткая фиксация: Используйте струбцины и кондукторы. Чем чаще зафиксирован лист, тем меньше его поведет при остывании. Идеально использование медных подкладок — они фиксируют металл и работают как мощный радиатор, отводя лишнее тепло.

2. Шахматный порядок: Не варите длинный шов за один проход. Используйте обратноступенчатый метод или кладите короткие стежки в разных концах детали. Это позволит распределить температурное поле более равномерно.

3. Предварительные прихватки: На тонком металле прихватки ставятся через каждые 40–60 мм. Длина самой прихватки не должна превышать 3–5 мм.

В нашей аналитической лаборатории «ГУДЭЛ» мы постоянно тестируем, как скорость кристаллизации шлака влияет на поддержку сварочной ванны. Правильный подбор электродов ГУДЭЛ позволяет снизить остаточные напряжения в тонкостенных конструкциях на 18–22%, что минимизирует необходимость в последующей правке металла.

Часто задаваемые вопросы (FAQ)

1. Какое значение тока выставлять для листа 1.2 мм?
Для электрода диаметром 2.0 мм оптимальный диапазон — 35–45 Ампер. Если инвертор оснащен функцией Arc Force, её лучше выставить на минимум, чтобы избежать резких всплесков энергии, которые приводят к прожогам.

2. Почему на тонком металле шов получается «горбатым»?
Это признак недостаточного тока или слишком большой скорости ведения электрода. Металл не успевает прогреться и «растечься», застывая высокой каплей. Попробуйте немного увеличить ток или замедлить движение руки, следя за шириной ванны.

3. Можно ли варить тонкий металл электродом 3 мм «на спуск»?
Это возможно только для опытных сварщиков на вертикальных швах. Электрод ведется сверху вниз на повышенном токе. Дуга просто не успевает прожечь металл из-за высокой скорости перемещения. Однако для новичков этот метод чреват массовым непроваром и зашлаковкой.

4. Что делать, если между листами образовался большой зазор?
Не пытайтесь залить его за один проход. Используйте технику «мостика»: наплавляйте металл поочередно на каждую кромку, постепенно сужая зазор, и только после этого делайте связующий проход. Для этих целей лучше всего подходят электроды ГУДЭЛ АНО-21 за счет их легкого поджига.
