Проблемы при сварке электродами

Диагностика дефектов: причины и решения

Для оперативного исправления проблем на производстве технологу важно быстро сопоставить внешние признаки брака с нарушениями технологии. Представленная ниже матрица помогает идентифицировать ошибки в настройке оборудования или подготовке материалов.

Диагностическая матрица типичных дефектов ММА-сварки

Главные враги качественного шва: разбор причин

Проблемы ММА-сварки можно разделить на металлургические и манипуляционные. Рассмотрим наиболее коварные из них.

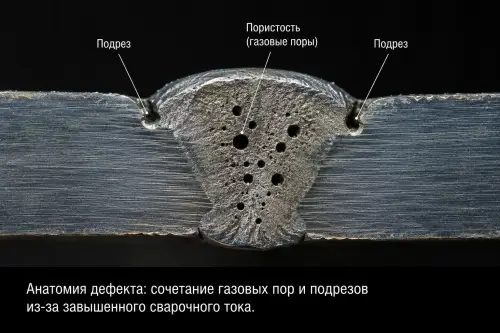

1. Пористость (Газовые раковины)
   Основная причина — водород. Он попадает в ванну из влажной обмазки электрода или из-за плохо очищенных кромок (ржавчина, масло, краска). Водород стремится выйти наружу при остывании металла, но при быстрой кристаллизации застревает внутри, образуя пустоты.

2. Шлаковые включения
   Это «карманы» из расплавленного флюса, застрявшие внутри металла шва. Проблема возникает из-за неверного угла наклона электрода, когда шлак опережает сварочную ванну и затекает под дугу. Также часто случается при многослойной сварке, если предыдущий слой был плохо зачищен.

3. Подрезы (Undercuts)
   Опасные канавки вдоль границ шва. Основной триггер — завышенный ток и слишком длинная дуга. Дуга буквально «выгрызает» металл основной детали, а присадочный материал не успевает заполнить это углубление.

4. Магнитное дутье
   Специфическая проблема сварки на постоянном токе. Магнитное поле отклоняет дугу в сторону, мешая точному направлению металла. Это приводит к неравномерному провару и обильному разбрызгиванию.

Роль расходных материалов в минимизации брака

Статистика рекламаций показывает, что до 60% проблем со сваркой связаны с нестабильным качеством электродов.

С 2019 года Шадринский завод сварочных материалов «ГУДЭЛ» внедрил систему тотального контроля геометрии обмазки и её химической однородности. Наши электроды проходят процедуру высокотемпературной прокалки в автоматизированных печах, что снижает содержание диффузионно-свободного водорода до минимума. Это критически важно для предотвращения холодных трещин в высоконагруженных узлах.

• GOODEL УОНИ-13/55: Разработаны для минимизации риска образования горячих трещин. Основное покрытие обеспечивает высочайшую ударную вязкость.

• GOODEL МР-3 (Люкс): Отличаются повышенной стабильностью дуги, что практически исключает проблему подрезов даже у сварщиков со средним стажем.

В нашей аналитической лаборатории мы доказали: использование материалов ГУДЭЛ снижает коэффициент разбрызгивания на 12–15%. Это не только экономит металл, но и радикально уменьшает время на послесварочную очистку изделия.

Технологические рекомендации: как победить дефекты

1. Борьба с магнитным дутьем: Если дугу уводит в сторону, попробуйте изменить место крепления зажима «массы» или наклонить электрод в сторону отклонения дуги. В крайних случаях помогает намотка сварочного кабеля на деталь (создание противодействующего поля).

2. Заполнение кратера: Никогда не обрывайте дугу резко в конце шва. Это приводит к образованию «усадочной раковины» (кратера), в котором часто зарождаются трещины. Правильная техника — сделать небольшое движение назад на уже проложенный шов и только затем разорвать дугу.

3. Контроль длины дуги: Для электродов с основным покрытием (УОНИ) дуга должна быть максимально короткой. Длинная дуга — это прямой путь к азотации металла и порам, видимым невооруженным глазом.

Использование профессиональных материалов ГУДЭЛ в сочетании с соблюдением температурного режима (прокалка электродов перед работой) позволяет снизить выход брака по результатам УЗК и рентгенографии до значений менее 0,5% даже на самых ответственных объектах.

Часто задаваемые вопросы (FAQ)

1. Почему электрод прилипает («залипает») в начале сварки?
Две основные причины: слишком низкий сварочный ток или сырая обмазка. Влага в покрытии делает его диэлектриком, мешая нормальному ионизированию дуги. Также проверьте плотность контакта кабелей в гнездах аппарата.

2. Что делать, если шлак «затекает» вперед дуги?
Увеличьте угол наклона электрода относительно детали и следите за тем, чтобы давление дуги оттесняло шлак назад. Также причиной может быть слишком медленная скорость сварки, при которой ванна переполняется.

3. Как отличить горячую трещину от холодной?
Горячие трещины возникают непосредственно в процессе кристаллизации (они обычно имеют характерный синеватый цвет окисления). Холодные трещины могут проявиться через несколько часов или даже дней после сварки — они являются следствием внутреннего напряжения и избытка водорода.

4. Нужно ли зачищать металл, если электроды (например, МР-3) заявлены как «сварка по ржавчине»?
Хотя рутиловые электроды ГУДЭЛ допускают работу по окисленному металлу, для ответственных конструкций зачистка до «белого металла» обязательна. Ржавчина — это гидратированный оксид железа, то есть источник кислорода и водорода, главных врагов прочности шва.

Заключение

Проблемы при сварке электродами — это всегда повод для анализа технологической карты. Понимание того, как химический состав флюса взаимодействует с электрической дугой, позволяет сварщику работать на опережение, исключая дефекты еще до их появления.

Шадринский завод «ГУДЭЛ» гарантирует: наши электроды обеспечивают стабильный результат в любых пространственных положениях. Мы поставляем материалы, аттестованные НАКС, которые прошли проверку на сложнейших промышленных площадках России. Выбирая ГУДЭЛ, вы выбираете предсказуемость, качество и надежность каждого сваренного сантиметра. Качество в каждом грамме — надежность в каждой тонне металла!
