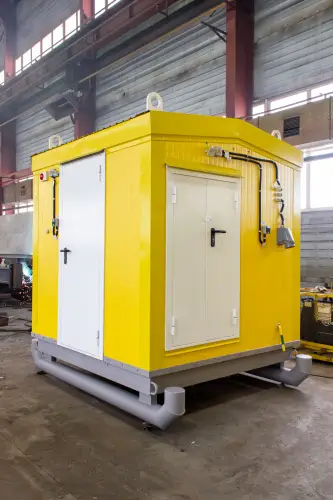

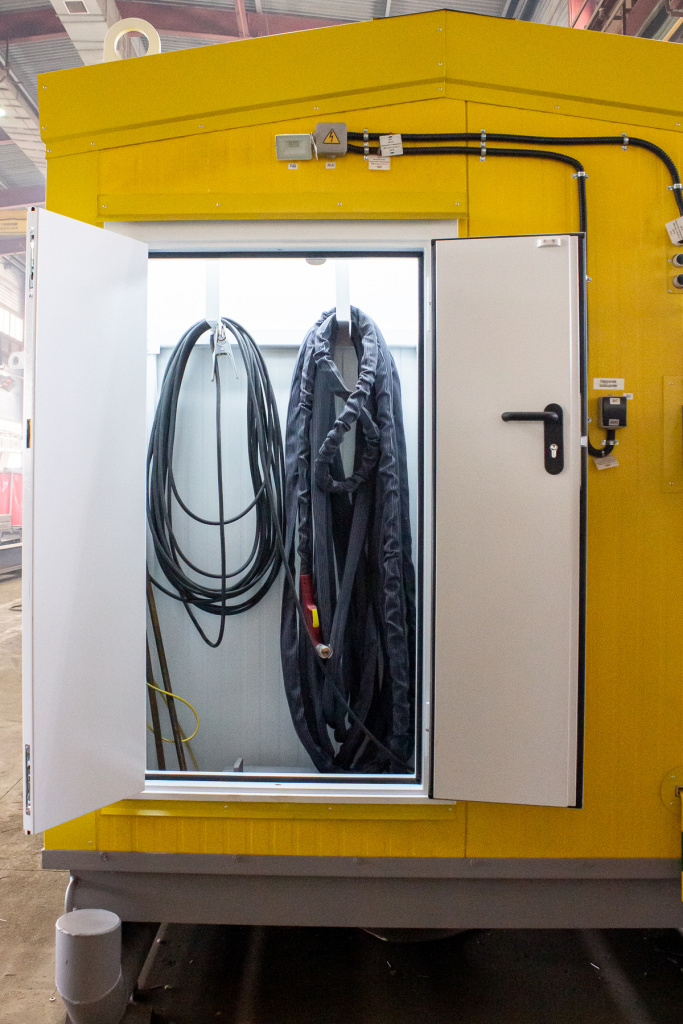

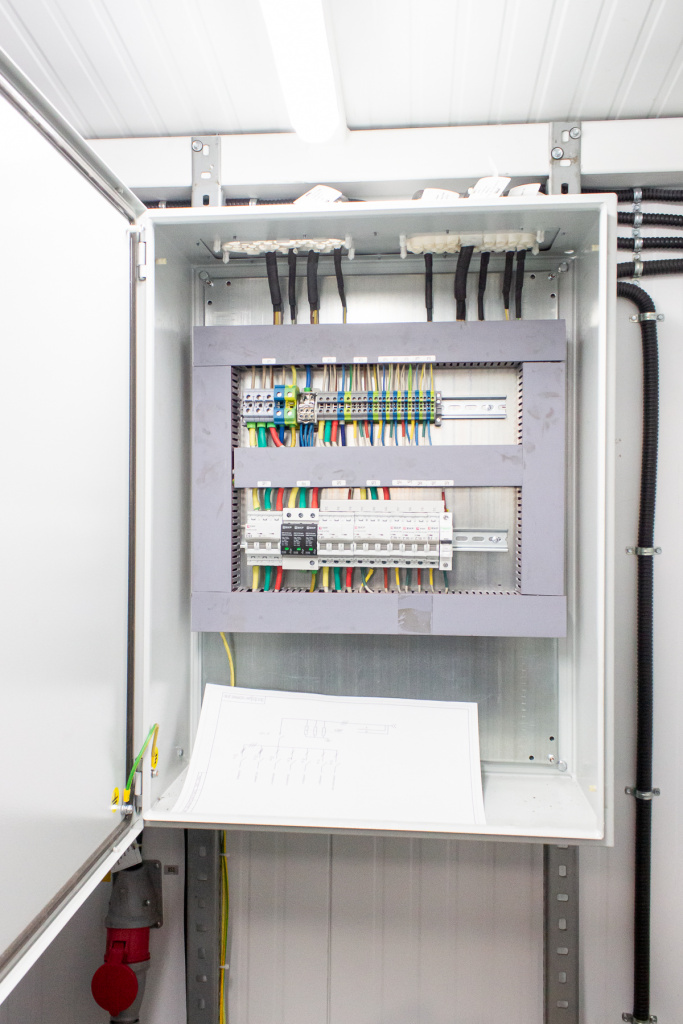

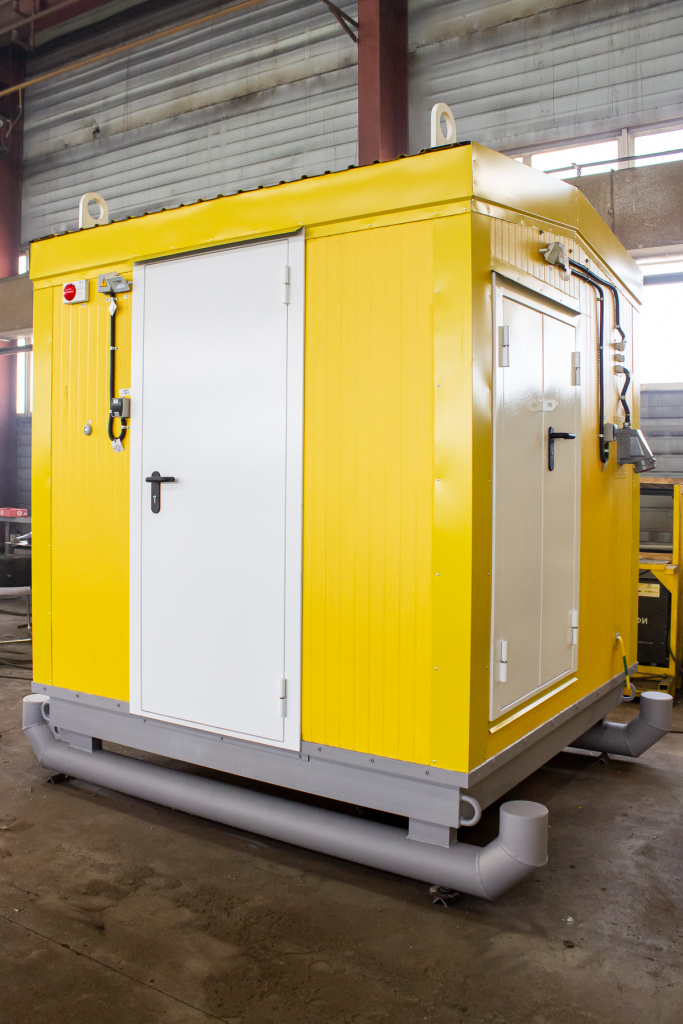

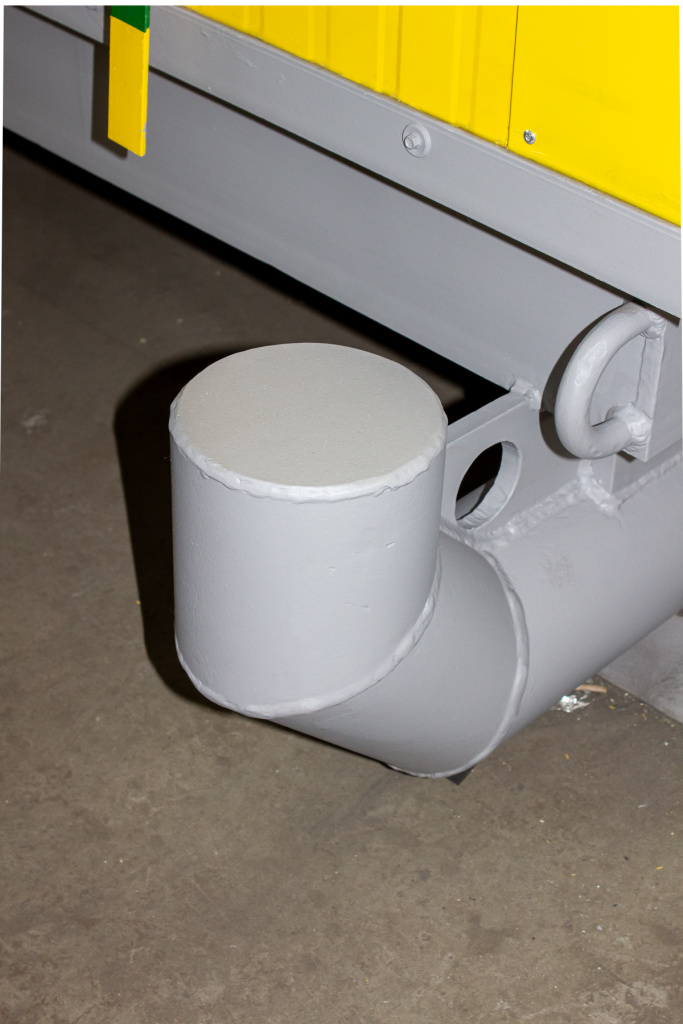

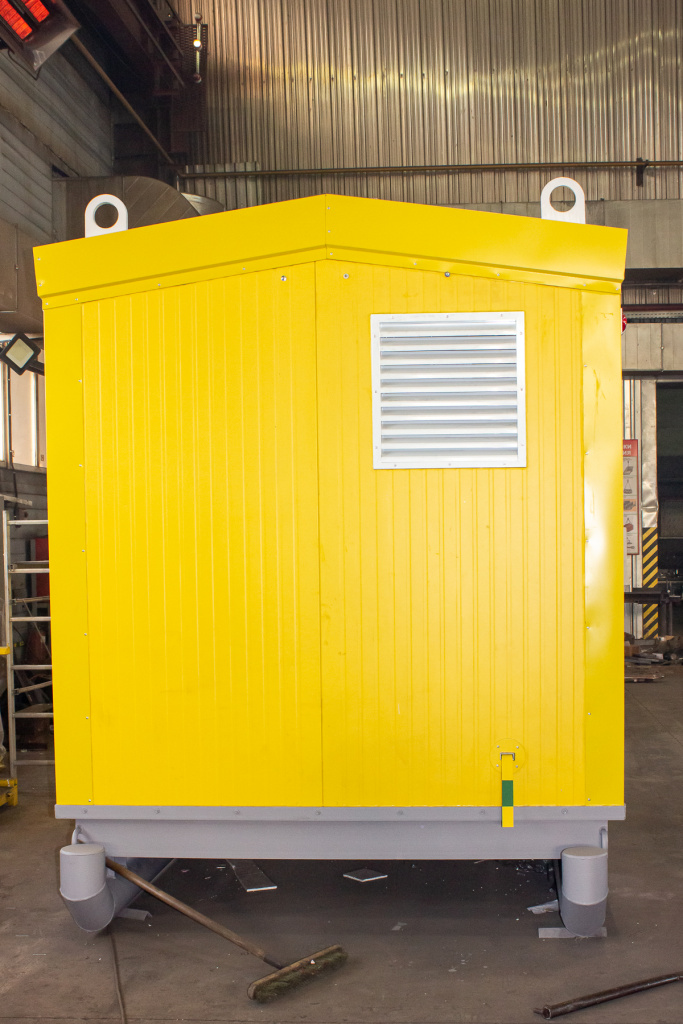

Что представляет собой мобильная установка ЧПУ?
В индустрии металлообработки долгое время существовал разрыв между ручной резкой (дешево, мобильно, но низкая точность) и стационарными портальными машинами (высокая точность и скорость, но дорого и громоздко). Мобильный блок плазменной резки, часто называемый портативной машиной термической резки (МТР) консольного типа, заполняет эту нишу.
Это легкосборная конструкция, оснащенная системой числового программного управления (ЧПУ), которая управляет перемещением резака по осям X и Y. В качестве режущего инструмента может использоваться как плазмотрон (для скоростной резки цветных и черных металлов малых и средних толщин), так и газовый резак (для работы с толстолистовой углеродистой сталью).
Конструктивные особенности и принцип работы
Мобильный блок состоит из нескольких ключевых узлов, обеспечивающих его функциональность и точность:
- Продольная рама (рельс): Базовая направляющая, по которой движется каретка. Изготавливается из облегченных алюминиевых сплавов для снижения веса, но имеет достаточную жесткость для предотвращения вибраций.
- Поперечная консоль (траверса): Несущий элемент, на котором закреплен суппорт с резаком. Движение осуществляется за счет прецизионных зубчатых реек и шаговых двигателей.
- Блок ЧПУ: «Мозг» системы. Обычно представляет собой промышленный контроллер с цветным дисплеем. Он считывает управляющие программы (G-коды), созданные в CAD/CAM системах (например, FastCAM, SheetCam), и преобразует их в траекторию движения.
- Система контроля высоты (THC): Критически важный элемент для плазменной резки. Контроллер напряжения дуги автоматически отслеживает неровности металлического листа и корректирует высоту плазмотрона в реальном времени, предотвращая его столкновение с деталью и обеспечивая стабильное качество реза.
Ключевые преимущества мобильных блоков
Внедрение мобильных установок плазменной резки дает предприятию ряд стратегических преимуществ перед конкурентами, использующими только ручной труд или дорогостоящие стационарные станки.
1. Портативность и логистика
Вес стандартной установки редко превышает 100–120 кг в сборе, а в разобранном виде она легко помещается в легковой автомобиль. Это позволяет перемещать оборудование между цехами или вывозить его непосредственно на монтажную площадку, исключая затраты на транспортировку крупногабаритных металлических листов к месту стационарной резки.
2. Экономическая эффективность
Стоимость мобильного блока в разы ниже стоимости портального станка. При этом коэффициент использования материала (КИМ) значительно возрастает благодаря автоматическому нестингу (раскладке деталей на листе). Программное обеспечение минимизирует отходы, размещая детали максимально плотно друг к другу, чего невозможно добиться при ручной резке.
3. Универсальность (Плазма + Газ)
Большинство современных мобильных блоков являются гибридными.
- Плазменная резка: Обеспечивает высокую скорость и чистый рез на толщинах от 0,5 до 25–30 мм (в зависимости от мощности источника тока).
- Газокислородная резка: Позволяет раскраивать углеродистые стали толщиной до 100 мм и более, просто заменив держатель и подключив газовые шланги.
4. Легкость в освоении
Системы ЧПУ портативных машин имеют интуитивно понятный интерфейс и, как правило, содержат библиотеку типовых фигур (фланцы, кольца, «косынки», закладные детали). Оператору достаточно выбрать форму, задать размеры и количество деталей, не прибегая к сложному программированию на ПК.
Сравнение: Мобильный консольный блок vs Стационарный портал
Для понимания целесообразности покупки важно сравнить эти два класса оборудования:
|
Характеристика |
Мобильный блок (Консоль) |
Стационарный портал |
|
Жесткость конструкции |
Средняя. При больших вылетах консоли возможны микровибрации на высоких скоростях. |
Высокая. Двусторонняя поддержка портала обеспечивает идеальную геометрию. |
|
Рабочая зона |
Ограничена шириной консоли (обычно 1,5–2 метра). Длина наращивается рельсами. |
Ширина может достигать 6–8 метров и более. |
|
Точность |
Достаточная для большинства металлоконструкций (±0,5 мм). |
Прецизионная (±0,1–0,2 мм). |
|
Требования к помещению |
Минимальные. Можно работать на улице под навесом. |
Требует капитального фундамента и большого цеха. |
|
Вентиляция |
Требует локальной вытяжки или стола с вытяжкой. |
Обычно оснащается секционными вытяжными столами. |
Критерии выбора мобильной установки плазменной резки
Чтобы оборудование эффективно решало производственные задачи, при выборе следует обратить внимание на следующие параметры:
Эффективная зона резания
Обратите внимание на разницу между габаритами машины и реальной зоной резки. Стандартным размером для мобильных блоков считается зона обработки 1500х3000 мм, что позволяет работать со стандартными листами металла. Если планируется резка более широких листов, необходимо выбирать модели с удлиненной консолью, однако следует помнить о возможном снижении жесткости.
Тип направляющих и приводов
Надежность и точность станка зависят от качества линейных направляющих. Предпочтение следует отдавать системам с закаленными направляющими и защитой от пыли. Двухсторонний привод (при наличии) улучшает динамику, но чаще встречается на легких порталах, а не на консолях.
Наличие системы THC (Torch Height Control)
Для плазменной резки наличие автоматического контроля высоты резака строго обязательно. Без THC при термических деформациях листа плазмотрон будет либо «клевать» металл (что приведет к поломке расходников), либо подниматься слишком высоко (дуга погаснет).
Программное обеспечение
Убедитесь, что в комплекте поставки идет лицензионное ПО для раскроя (например, FastCAM). Программа должна поддерживать импорт чертежей в форматах DXF/DWG, иметь функции автоматической раскладки, создания мостиков, петлевых входов и компенсации ширины реза.
Совместимость с источниками плазмы
Мобильный блок — это лишь координатная система. Качество и толщина реза на 90% зависят от источника плазменной резки. Блок ЧПУ должен иметь интерфейс для подключения к популярным аппаратам (как с высокочастотным поджигом HF, так и с пневмоподжигом), а также иметь защиту от электромагнитных помех, которые генерирует плазма.
Области применения
- Малый и средний бизнес: Изготовление дверей, ворот, мангалов, печей, декоративных панелей.
- Строительство: Изготовление закладных деталей, фасонок, фланцев непосредственно на стройплощадке.
- Судостроение и ремонт техники: Раскрой деталей для ремонта корпусов и спецтехники.
- Вентиляция и дымоходы: Развертка и резка сложных сегментов труб и переходов из тонкого листа.
Часто задаваемые вопросы (FAQ)
- Какой компрессор нужен для мобильного блока плазменной резки?

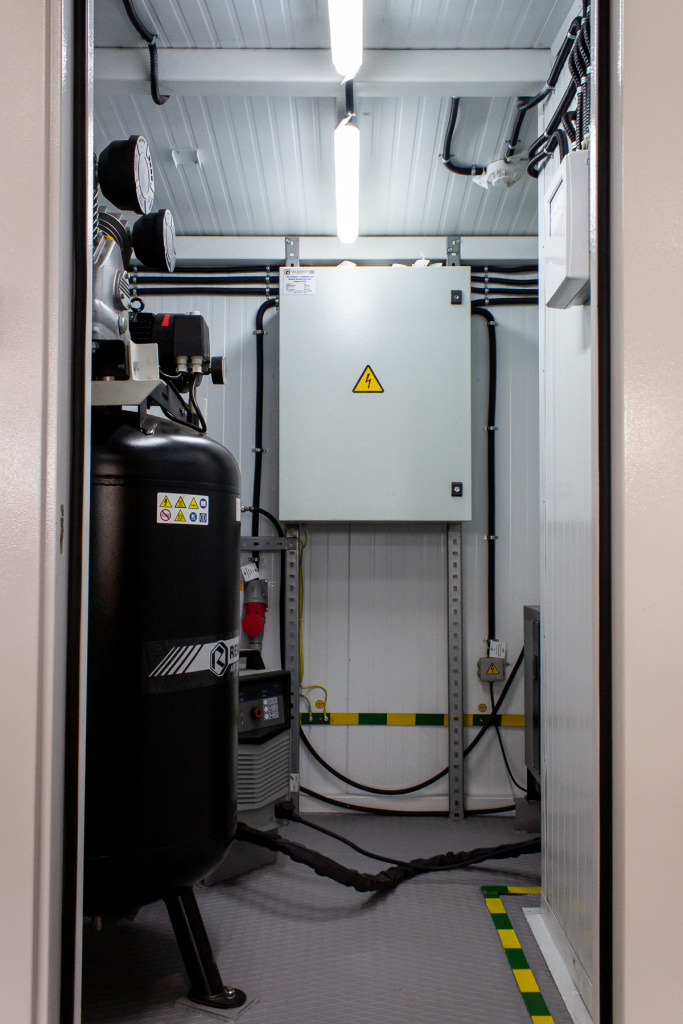

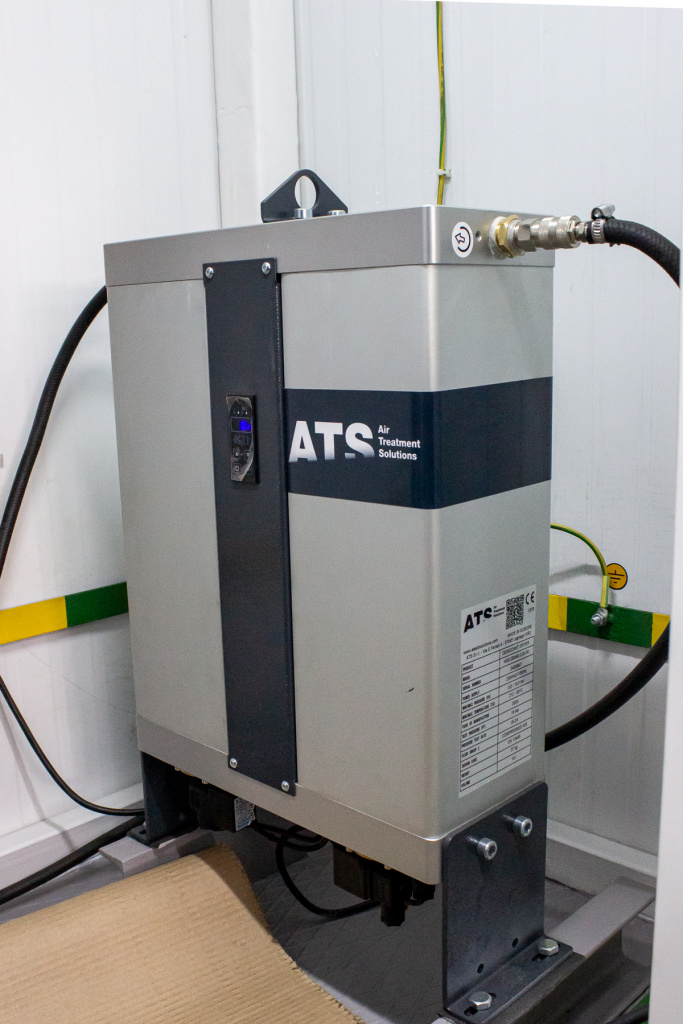

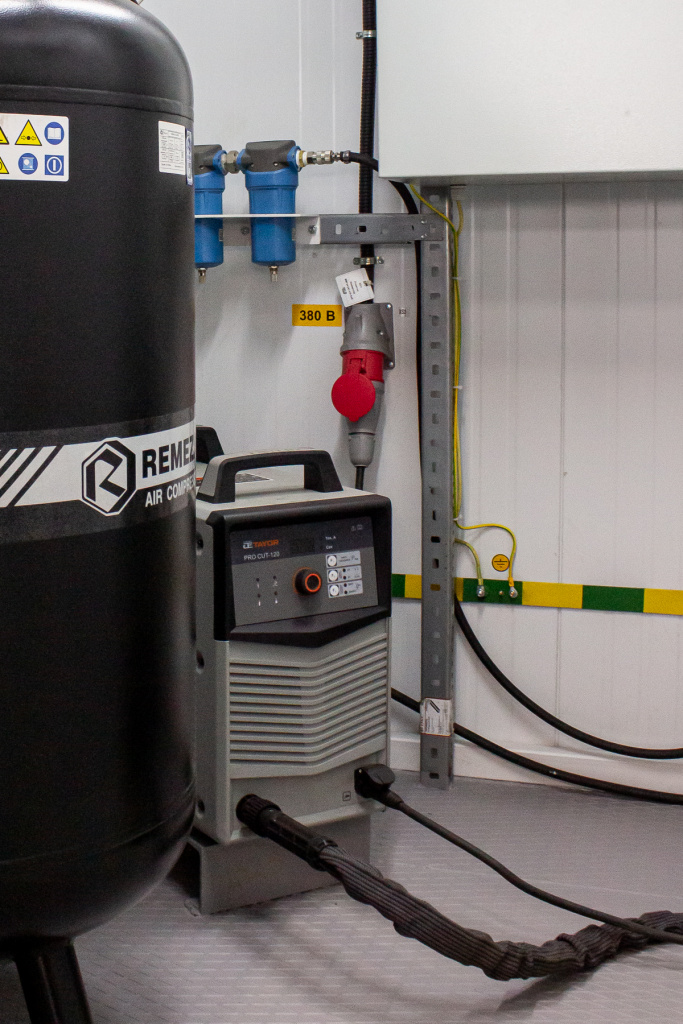

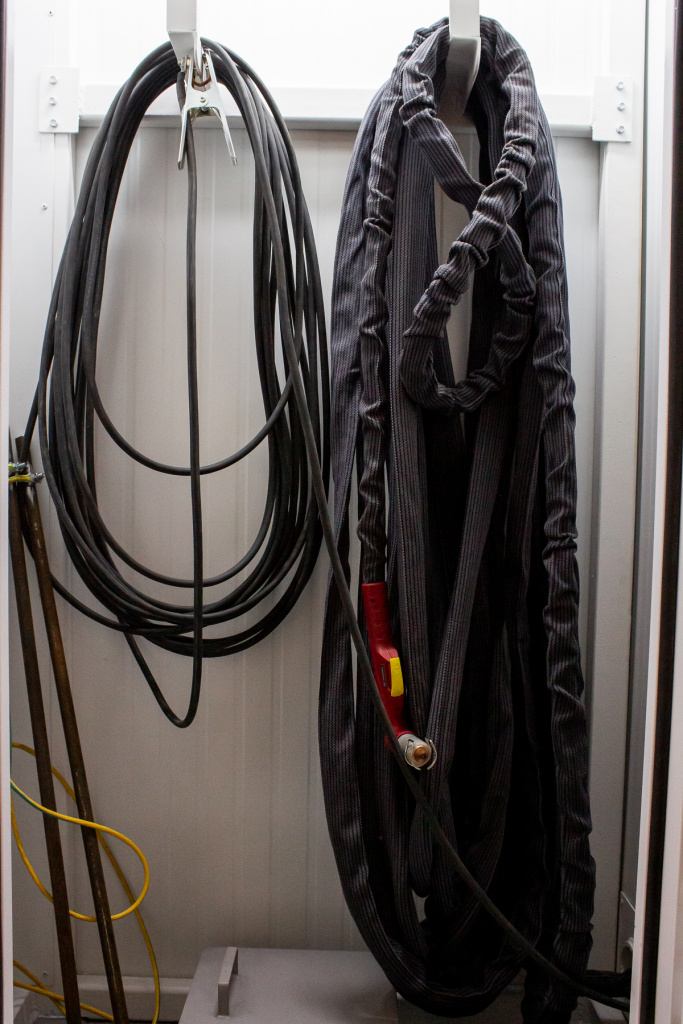

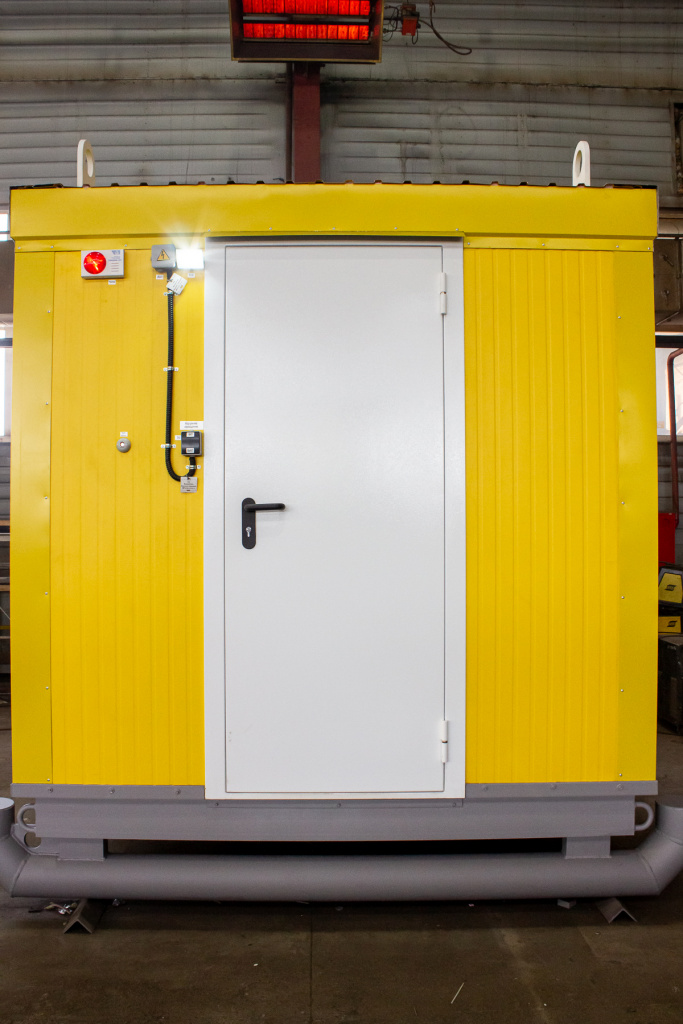

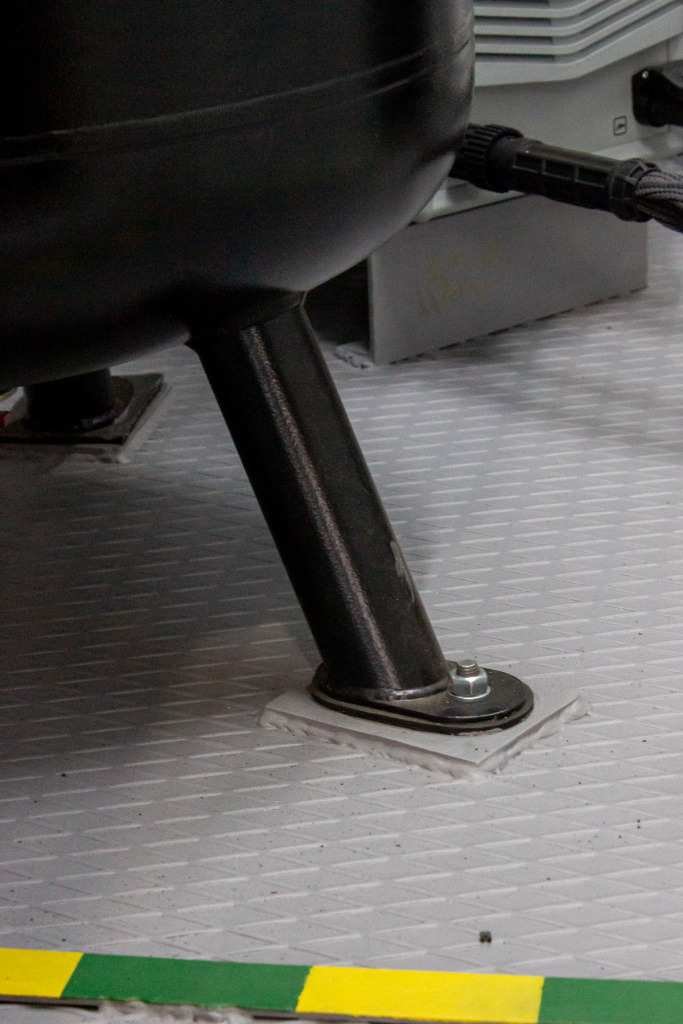

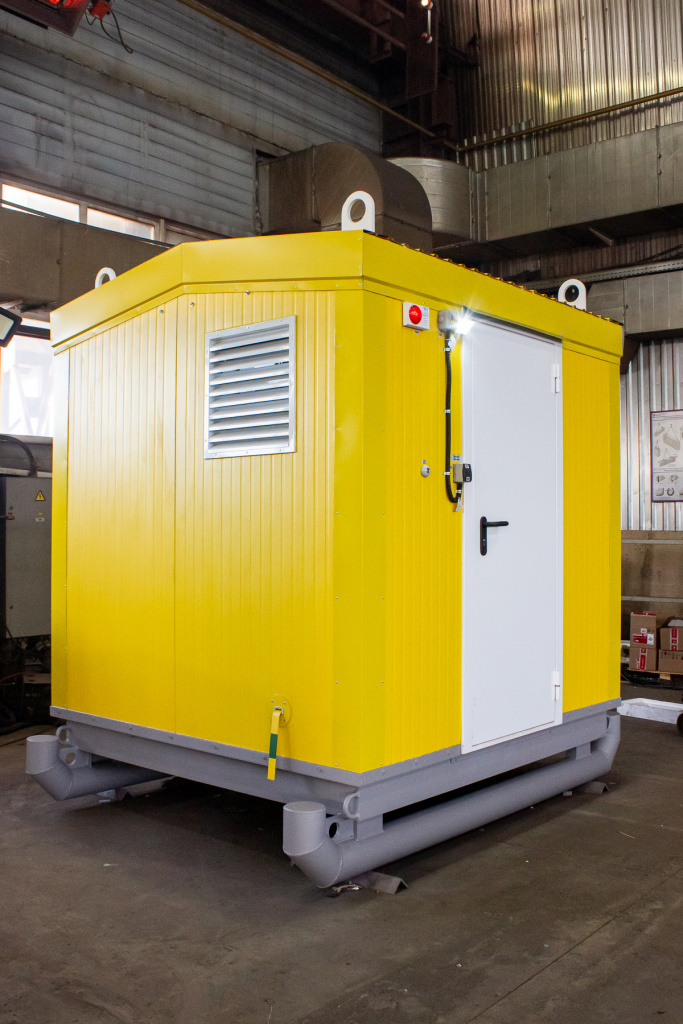

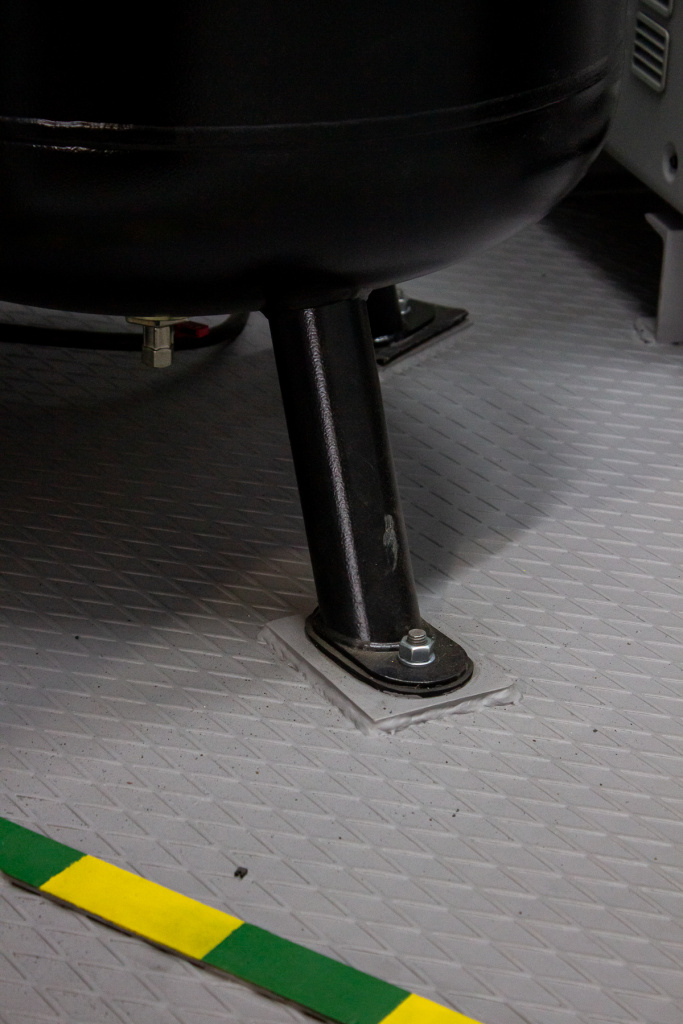

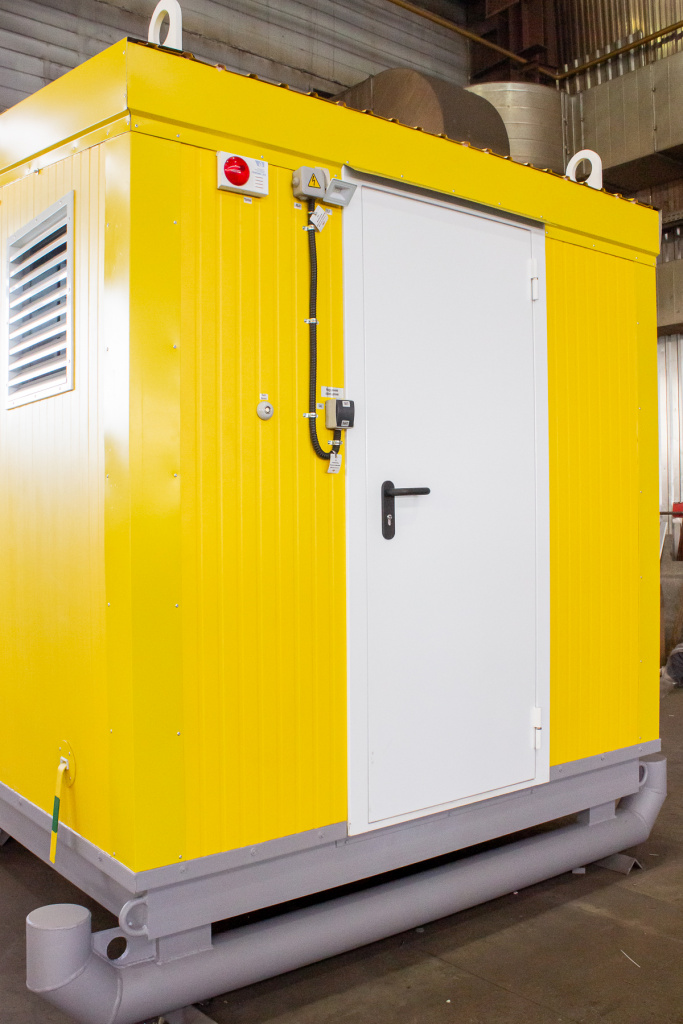

Для стабильной работы плазмотрона требуется чистый и сухой сжатый воздух. Производительность компрессора должна превышать потребление плазмотрона на 20–30%. Обычно для источников до 100А требуется компрессор с производительностью на выходе 400–500 л/мин и ресивером от 100 литров. Обязательно использование осушителя воздуха, так как влага быстро выводит из строя расходные материалы (сопло и электрод). - Можно ли использовать мобильный блок для резки труб?
Базовая комплектация предназначена для листового раскроя. Однако многие производители предлагают дополнительные модули-труборезы, которые устанавливаются рядом с рельсовым путем и синхронизируются с блоком ЧПУ, позволяя выполнять фигурную резку труб. - Сложно ли обучиться работе на такой установке?
Обучение оператора занимает в среднем 1–2 дня. Основная задача — освоить панель управления (выбор деталей, скорость, привязка к листу) и базовые принципы технологии резки (подбор тока, высоты и скорости в зависимости от толщины металла). Работа с программным обеспечением для подготовки карт раскроя на ПК может потребовать чуть больше времени, но базовые операции доступны даже новичкам. - Какую максимальную толщину может прорезать мобильный блок?

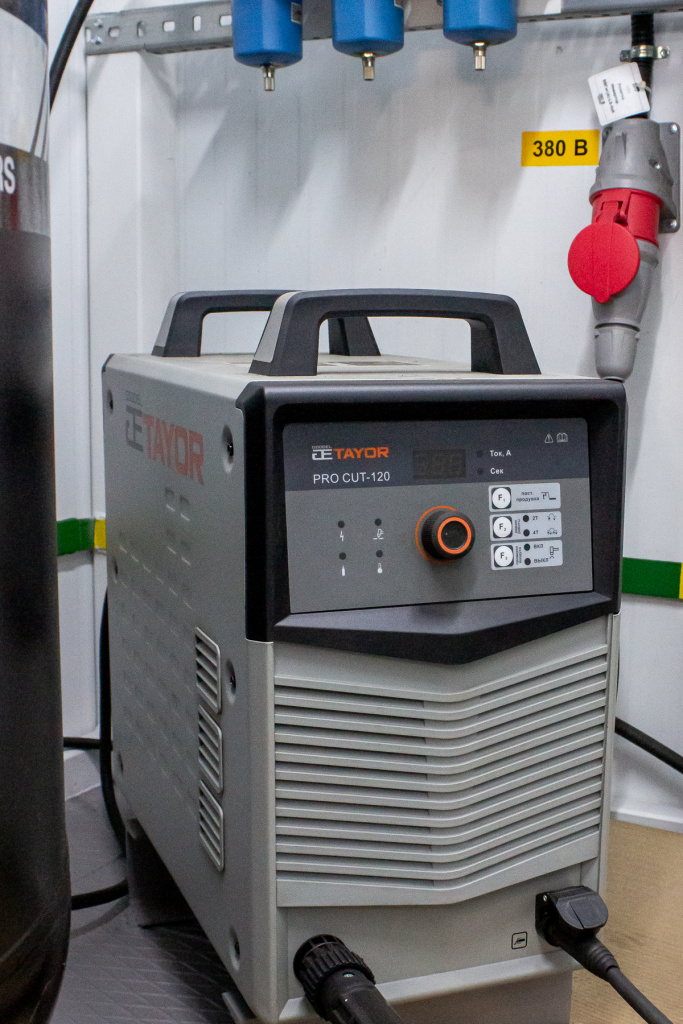

Сам блок ЧПУ не ограничивает толщину — это зависит от установленного режущего инструмента.- С плазменным источником: обычно до 30–35 мм на пробой (зависит от мощности аппарата, например, 120 Ампер).
- С газовым резаком: мобильная установка способна резать сталь толщиной до 100–120 мм, при условии использования качественных пропановых или ацетиленовых сопел и правильной настройке давления газов.
