Что такое ротаметр: определение и физика процесса
Если говорить техническим языком, ротаметр — это прибор для измерения объемного расхода газа или жидкости в единицу времени. В технологиях MIG/MAG (полуавтоматическая сварка) и TIG (аргонодуговая) он отвечает за точное дозирование защитной среды, подаваемой в зону горения дуги.
Многие ошибочно называют любую «стеклянную трубку» на баллоне расходомером, но это требует уточнения. Ротаметр — что это такое с конструктивной точки зрения? Это прибор постоянного перепада давления с поплавком внутри конической трубки.
Устройство и принцип действия
Основной элемент — прозрачная колба (трубка), расширяющаяся кверху. Внутри нее находится поплавок-индикатор.
- Газ поступает в трубку снизу.
- Поток подхватывает поплавок и толкает его вверх.
- Чем выше поднимается поплавок, тем больше становится зазор между ним и стенками конической трубки.
- На определенной высоте сила потока уравновешивается силой тяжести поплавка.
- По шкале на уровне индикатора считывается реальный расход в литрах в минуту (л/мин).
Принцип работы ротаметра основан на балансе сил. Это делает его энергонезависимым и надежным инструментом. Пока есть поток — есть показания. Нет потока — поплавок опускается на дно.
Рекомендация GOODEL
В цехах часто можно увидеть ротаметры, покрытые слоем производственной пыли или копоти. Это недопустимо. Прозрачность колбы критически важна для контроля. Если поплавок не виден четко, процесс не контролируется. При закупке оборудования рекомендуется выбирать модели с защитным кожухом из поликарбоната или металла — они служат дольше в промышленных условиях.
Ротаметр vs Манометр: почему давление не равно расходу
Главное заблуждение, с которым сталкиваются поставщики оборудования: «Зачем нужен ротаметр, если на редукторе уже есть два манометра?».
Необходимо четко разделять функции приборов:
- Манометр измеряет давление (силу, с которой газ давит на стенки). Единицы измерения: МПа, Бар, Атмосферы.
- Ротаметр измеряет расход (объем газа, проходящий через сечение за единицу времени). Единицы измерения: л/мин, м³/час.
Для понимания можно привести аналогию с садовым шлангом. Если зажать выходное отверстие пальцем:
- Давление внутри шланга вырастет (манометр зафиксирует скачок).
- Количество вытекающей воды (расход) резко снизится.
В сварочных процессах происходит то же самое. Манометр на выходе редуктора показывает давление в магистрали. Однако он не дает информации о том, сколько газа реально попадает в зону сварки для защиты металла. Засор в горелке, перегиб шланга или изменение длины рукава меняют сопротивление системы. Манометр может показывать стабильное значение, в то время как защита зоны сварки будет недостаточной, что приведет к появлению пор.
Ротаметр и расходомер — различие в терминах условно. Расходомер — это общее название класса приборов (существуют вихревые, тепловые, ультразвуковые типы). Ротаметр — это конкретный, наиболее простой и надежный тип расходомера поплавкового типа, ставший отраслевым стандартом.
Зачем нужен ротаметр: экономика и качество
Использование ротаметров для газов (аргона, углекислоты, сварочных смесей) преследует три ключевые цели.
1. Экономия защитного газа
На производствах часто встречается практика открытия вентиля «с запасом». Вместо регламентированных технологией 10–12 л/мин расход может достигать 20–25 л/мин.
- При сварке в среде аргона перерасход в 2 раза существенно увеличивает себестоимость погонного метра шва.
- Наличие ротаметра обеспечивает визуальный контроль и позволяет избежать необоснованных трат.
2. Качество сварного шва
Избыток газа так же вреден, как и его недостаток. Чрезмерно мощная струя создает турбулентность: поток начинает подсасывать воздух из атмосферы в зону сварки. Результат — азотирование, окисление шва, поры и нестабильное горение дуги. Ротаметр позволяет настроить ламинарное течение газа, необходимое для надежной защиты ванны.
3. Диагностика оборудования
Если вентиль открыт, а поплавок ротаметра не поднимается или ведет себя нестабильно при наличии газа в баллоне — это диагностический сигнал. Возможна утечка, повреждение рукава или засорение газового диффузора горелки. Обычный манометр такую проблему может не выявить.
Решения от GOODEL
Для профессиональных задач рекомендуется использовать комбинированные устройства — регуляторы расхода газа. Они объединяют в себе редуцирующий узел (снижает давление баллона) и ротаметрический узел (дозирует подачу).

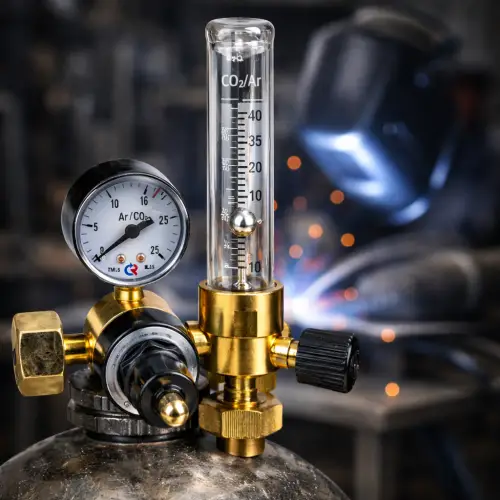

В каталоге завода представлена модель Регулятор расхода газа У-30/АР-40-3 с ротаметром, корпус которой выполнен из латуни. Использование латуни вместо дешевых сплавов обеспечивает высокую точность показаний и долговечность резьбовых соединений.
Для работы с углекислотой (CO2) критически важно наличие подогревателя. При расширении этот газ сильно охлаждается, что может привести к перемерзанию механизма и прекращению подачи газа. Модель У-30/АР-40-3-36 с подогревателем решает эту проблему, обеспечивая стабильную работу даже при длительных циклах сварки и низких температурах в цехе.
Виды ротаметров и особенности применения
Приборы классифицируются по назначению и месту установки.
По типу газа
Шкалы приборов калибруются под плотность конкретного вещества.
- Универсальные (Ar/CO2): Наиболее распространенный тип. Оснащены двойной шкалой (обычно черная для аргона, красная для углекислоты), так как плотность этих газов различается. Использование прибора, откалиброванного только под углекислоту, для измерения аргона даст погрешность.
- Ротаметр для кислорода: Применяется реже, в основном в газопламенной обработке или медицине. Так как кислород является сильным окислителем, материалы такого прибора (уплотнители, поплавок) должны быть маслостойкими и взрывобезопасными.
- Для водорода и гелия: Требуют специальной тарировки из-за низкой плотности газов.
По конструкции
- Корпусные (на редукторе): Стандартное решение для полуавтоматов. Колба установлена вертикально на выходе из редуктора.
- Панельные: Встраиваются в корпус сварочных аппаратов или в газоразборные посты на предприятиях с централизованной магистралью.
- Навесные (тестовые): Надеваются непосредственно на сопло горелки. Ротаметр что измеряет в данном случае? Он показывает фактический выход газа из сопла горелки. Это незаменимый инструмент для проверки потерь газа в длинных рукавах или механизме подачи проволоки.
Совет от GOODEL
При сварке ответственных металлоконструкций, особенно на монтаже, рекомендуется иметь переносной ротаметр-трубку для замера на сопле. Регулятор на баллоне может показывать 15 л/мин, но из-за микротрещин в шланге длиной 20 метров до горелки может доходить лишь 8 л/мин. Проверка на сопле — единственный способ узнать истинный расход.
Как правильно пользоваться ротаметром
Несмотря на простоту устройства, ошибки в эксплуатации встречаются регулярно и могут влиять на точность измерений.
1. Вертикальная установка
Принцип работы ротаметра основан на взаимодействии потока и гравитации. Если прибор установлен под наклоном, поплавок будет касаться стенок, а вектор силы тяжести сместится. Это приведет к некорректным показаниям. При монтаже регулятора на баллон необходимо следить за тем, чтобы колба располагалась строго вертикально.
2. Считывание показаний
Положение глаз должно быть на уровне поплавка.
- Если индикатор — шарик: показания считываются по центру шарика.
- Если индикатор — цилиндр/волчок с ободком: считывание производится по верхнему краю плоской части.
3. Плавное открытие
Резкая подача давления из баллона (открытие вентиля рывком) создает гидроудар, который может с силой подбросить поплавок в верхний ограничитель и разбить стеклянную колбу. Открывать баллон следует плавно.
Критерии выбора надежного оборудования
При выборе регулятора с ротаметром следует обращать внимание на конструктивные особенности, влияющие на ресурс прибора.
- Материал корпуса. Латунь является стандартом для профессионального оборудования. Оборудование GOODEL производится именно из латуни. Это гарантирует сохранность резьбовых соединений при частой замене баллонов, в отличие от бюджетных сплавов.
- Наличие входного фильтра. На входе в регулятор должен быть установлен фильтр из спеченной бронзы или металлокерамики. Он защищает дюзу и колбу ротаметра от попадания окалины и посторонних частиц из баллона.
- Читаемость шкалы. Градуировка должна быть нанесена способом, устойчивым к стиранию. Наличие двух шкал (Ar и CO2) с цветовой маркировкой упрощает работу персонала.
- Ремонтопригодность. Стеклянная колба — наиболее уязвимая часть. Важно заранее уточнить возможность приобретения запасной колбы отдельно.
Влияние на производственные процессы
Внедрение качественных систем контроля расхода газа меняет культуру производства. Внутренние испытания на производственных площадках GOODEL и партнеров показывают: переход с обычных редукторов на регуляторы с ротаметрами дает ощутимый эффект.
- Снижение расхода газа до 18-20%. Исключается «человеческий фактор» настройки на глаз.
- Уменьшение времени на постобработку. Стабильный ламинарный поток снижает разбрызгивание металла, что сокращает время на зачистку швов.
Для промышленных задач GOODEL предлагает комплексный подход: использование надежных сварочных электродов GOODEL в сочетании с профессиональным газовым оборудованием создает условия для получения предсказуемого и качественного результата.
Часто задаваемые вопросы (FAQ)
- Можно ли варить полуавтоматом без ротаметра, используя только манометры?
Технически процесс сварки возможен. Однако работа будет вестись «вслепую». Велик риск либо недостаточной защиты (появление пор), либо избыточного расхода газа (турбулентность и финансовые потери). Для профессионального производства такой подход не рекомендуется.
- Чем отличается регулятор расхода от обычного редуктора?
Редуктор (типа БКО, БПО) предназначен для понижения давления и его поддержания на заданном уровне. Регулятор расхода (У-30/АР-40) конструктивно включает в себя калиброванную дюзу и ротаметр, что позволяет точно дозировать объем выходящего газа независимо от колебаний давления в баллоне.
- Существует ли ротаметр для кислорода и можно ли его ставить на пропан?
Ротаметры для кислорода существуют (чаще в медицинском или лабораторном оборудовании). Устанавливать кислородный или аргоновый ротаметр на пропан запрещено по двум причинам:
- Разная плотность газов приведет к искажению показаний.
- Материалы уплотнителей могут быть несовместимы с горючими газами, что создает риск утечки.
Для пропана традиционно используются манометрические редукторы, так как в газопламенной обработке приоритетен контроль рабочего давления.
- Почему поплавок в ротаметре «скачет»?
Нестабильное поведение поплавка сигнализирует о неравномерности потока. Возможные причины:
- Низкое давление газа в баллоне (баллон заканчивается).
- Неисправность редукционного клапана.
- Подсос воздуха в газовом тракте.
- Засорение канала подачи газа или диффузора в сварочной горелке.
Заключение
Ротаметр в сварочном деле — это инструмент финансового контроля и гарант соблюдения технологии. Понимание того, что такое ротаметр и как его правильно применять, позволяет перейти от интуитивной настройки к профессиональному управлению процессом сварки.
Компания GOODEL убеждена: качество продукции складывается из внимания к деталям. Точный регулятор расхода, корректные настройки и проверенные сварочные материалы — формула надежного соединения.
