Терминология: от советских ГОСТов к международным стандартам
На маркировочной табличке (шильдике) любого сварочного источника указан ключевой параметр, характеризующий его нагрузочную способность. В отечественных стандартах прошлых лет (например, ГОСТ 308-78) применялась аббревиатура ПН (Продолжительность Нагрузки). С переходом на международные стандарты (IEC) закрепился термин ПВ — Продолжительность Включения (в международной классификации — Duty Cycle).
Суть параметра — это отношение времени работы под нагрузкой (сварки) к общей длительности рабочего цикла.
Формула расчета: ПВ = (Время сварки / Время цикла) × 100%
Критически важно понимать, что принимается за рабочий цикл. Согласно действующему стандарту ГОСТ IEC 60974-1 (идентичен международному EN 60974-1), этот отрезок времени составляет 10 минут.
Если производитель заявляет ПВ 60% при токе 200 А по данному стандарту, это означает следующий режим эксплуатации при температуре 40°С:
- 6 минут — непрерывная сварка (активная нагрузка);
- 4 минуты — пауза (аппарат включен, работает на холостом ходу, система охлаждения отводит тепло).
Важный нюанс: В сегменте бытового оборудования и у некоторых производителей, ориентирующихся на устаревшие нормы, для расчетов может использоваться 5-минутный цикл. Это визуально завышает показатели эффективности.
Сравните: 60% от 5 минут — это всего 3 минуты непрерывной сварки, что в два раза меньше стандарта IEC. Всегда уточняйте базу расчета и температуру испытаний при выборе оборудования.
Температурный фактор: где скрыты манипуляции
Цифра ПВ бессмысленна без привязки к температуре окружающей среды. Именно здесь кроется главное различие между профессиональным и любительским оборудованием.
Силовые элементы, из которых состоит сварочный инвертор, имеют предел нагрева. Чем жарче воздух вокруг, тем хуже охлаждение и быстрее срабатывает защита от перегрева.
Рынок оборудования делится на две категории по методике испытаний:
- Промышленный стандарт (Industrial): Замеры проводятся при +40°C. Это жесткий стресс-тест, имитирующий работу в горячем цеху или на солнцепеке. Если техника показывает ПВ 60% при +40°C — это гарантия колоссального запаса прочности.
- Бытовой стандарт (Marketing): Замеры делают при +20°C (комнатная температура). В таких тепличных условиях охлаждение работает эффективнее. Тот же аппарат, который при +40°C выдал бы реальные 30% ПВ, при +20°C покажет внушительные 80–100%.
Совет от экспертов:
Видя на бюджетном инверторе маркировку «ПВ 100% на максимальном токе», ищите сноску с условиями теста. С высокой вероятностью замер проводился при 20 градусах. В реальных условиях производства такой аппарат будет постоянно отключаться. Оборудование GOODEL проходит тесты по промышленным протоколам, чтобы заявленные данные совпадали с эксплуатационными.
Для задач, требующих высокой производительности и устойчивости к перегреву, рекомендуем обратить внимание на промышленные полуавтоматы.
Сварочный инвертор GOODEL TECH MS 500T-T спроектирован с учетом жестких температурных режимов и обеспечивает стабильную работу при длительных нагрузках.

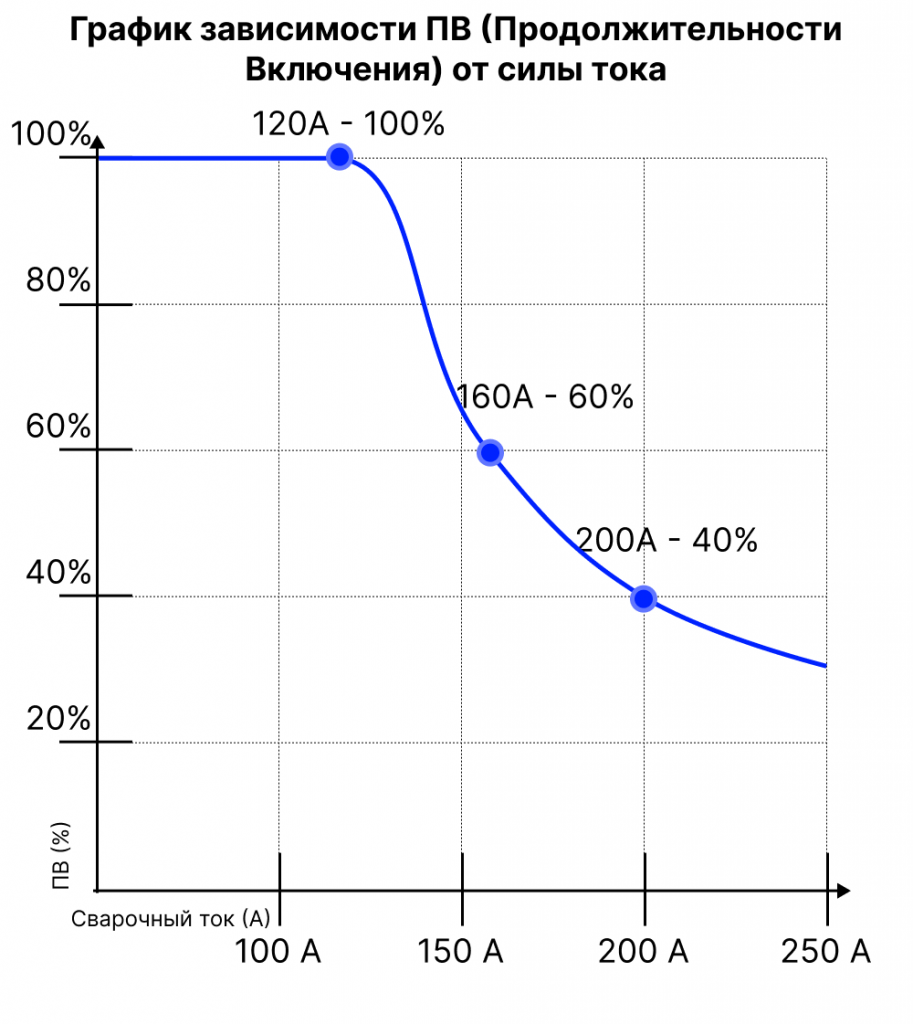

Зависимость ПВ от силы тока
ПВ — величина динамическая. Она меняется в зависимости от того, какая сила тока (амперы) выставлена на аппарате. Чем выше нагрузка, тем больше тепла выделяется на компонентах, и тем ниже допустимая продолжительность работы.
В паспорте обычно фиксируются три контрольные точки. Разберем на примере условного аппарата с максимумом 200А:
- ПВ 100% (Номинальный ток): Например, 120–130А. В этом режиме можно варить всю смену без остановок. Тепловыделение не превышает возможностей системы охлаждения.
- ПВ 60%: Например, 160А. Стандартный рабочий режим: сварка с технологическими перерывами.
- ПВ 35–40%: Ток 200А. Режим для коротких швов, прихваток или резки металла.
Попытка варить длинные швы на максимальном токе приведет к тому, что аппарат уйдет в защиту через 3–4 минуты. Для непрерывной работы на 200А требуется источник питания с запасом мощности (300А и выше).
Стратегия выбора: баланс цены и задач
Покупать оборудование с ПВ 100% для любых целей — экономически неверно. Избыточная мощность стоит денег. Выбор должен базироваться на реальном сценарии использования.
- Гараж, дача, мелкий ремонт (MMA сварка)
Ручная дуговая сварка сама по себе подразумевает паузы: замена электрода, зачистка шлака, визуальный контроль.
- Особенность: Пока оператор меняет электрод, инвертор остывает.
- Решение: Достаточно ПВ 40–60% (даже при замере 20°C).
- Оборудование: Компактные бытовые модели.
Для монтажных работ и частного использования, где важна надежность и неприхотливость к сети, оптимальным выбором станет проверенная серия.
Сварочный инвертор GOODEL PRO ARC 250 (380В) сочетает достаточный запас мощности с компактными габаритами, закрывая потребности выездных бригад.
- Строительство и металлоконструкции
Интенсивность труда выше, простои бригады влекут прямые убытки. Работа часто ведется на открытом воздухе.
- Особенность: Сварка ведется сериями, требования к надежности выше.
- Решение: ПВ 60% на рабочем токе (желательно по стандарту +40°C).
- Промышленность и роботизированные линии
Сварка TIG или MIG/MAG, швы длиной в несколько метров, отсутствие пауз на смену расходников.
- Особенность: Аппарат работает под нагрузкой непрерывно.
- Решение: Требуется ПВ 100% на рабочем токе. То есть для сварки на 300А нужен источник с номиналом 400–500А.
Специализированные задачи, такие как аргонодуговая сварка ответственных узлов, требуют максимальной выносливости техники.
Сварочный инвертор GOODEL PROWAVE TS 350P AC/DC разработан для длительных циклов нагрузки, гарантируя стабильность дуги без перегревов.
Распространенные заблуждения
Миф №1: «При ПВ 60% аппарат отключится ровно через 6 минут».
Нет. Это гарантированный минимум при экстремальных условиях. Термозащита срабатывает от датчика температуры на радиаторе. Если в цеху прохладно или зима, время работы и отдыха изменится в лучшую сторону, и ПВ фактически может достигнуть 100%.
Миф №2: «КПД инвертора и ПВ — одно и то же».
Это разные физические понятия. КПД (Коэффициент Полезного Действия) отражает эффективность преобразования энергии: сколько электричества ушло в дугу, а сколько рассеялось в виде тепла. Высокий КПД (90% и выше) означает меньший нагрев внутренностей, что косвенно повышает ПВ, но прямой зависимости здесь нет.
Сравнение подходов к проектированию
|
Параметр |
Бюджетный сегмент |
Промышленный стандарт GOODEL |
|
Температура тестов |
Часто +20°C |
Строго +40°C (IEC 60974-1) |
|
База цикла |
Иногда 5 минут |
Строго 10 минут |
|
Охлаждение |
Стандартные радиаторы, экономия металла |
Массивные радиаторы, туннельная вентиляция |
|
Запас прочности |
Завышение характеристик на бумаге |
Соответствие или превышение номинала |
Ответы на часто задаваемые вопросы (FAQ)
- Опасна ли перегрузка аппарата для электроники?
В качественном оборудовании риски минимизированы. При достижении критической температуры (обычно 80–90°C) контроллер отключит подачу тока, и загорится индикатор перегрева. Вентиляторы продолжат работу. В дешевых моделях без корректной термозащиты силовые транзисторы могут выйти из строя раньше, чем сработает датчик. - Как увеличить время непрерывной работы?
Вмешиваться в конструкцию нельзя, но можно улучшить условия эксплуатации. Не накрывайте инвертор, не ставьте его вплотную к стенам или оборудованию (нужен приток воздуха). Регулярная продувка внутренностей сжатым воздухом удаляет пылевую «шубу» с радиаторов, восстанавливая эффективность теплоотвода. - Почему на старых трансформаторах писали ПН?
В трансформаторных источниках нагрев происходил медленнее из-за большой массы железа и меди, поэтому использовался термин «Продолжительность Нагрузки». Инверторы нагреваются и остывают быстрее из-за полупроводниковой базы. Физический смысл понятий идентичен, разница лишь в динамике процессов.
Резюме
Понимание того, что такое пв в сварке, позволяет оптимизировать бюджет и избежать простоев.
- Для бытовых нужд выбирайте аппарат с запасом по току 30–40% от планируемого.
- Для производства требуйте подтверждения характеристик при +40°C.
- Помните о правиле 10-минутного цикла.
Компания ЗСМ «ГУДЭЛ» придерживается политики технической прозрачности. Мы указываем честные характеристики, потому что в условиях реальной стройки или цеха правда становится очевидной в первую же смену. Выбирайте оборудование, готовое к реальной работе.
